تلفن‌کننده دوگانه (سیمکارت + خط‌ثابت) G1 LTE با اتصال به سیستم اعلام سرقت CLASSIC Z4 ULTRA دریافت گزارش و کنترل دزدگیر از راه دور را ممکن میکند. این تلفن‌کننده با با بهره‌گیری از تکنولوژی 4G LTE، به‌طرز چشم‌گیری، آنتن‌دهی بهتر و برقراری ارتباط سریع‌تری نسبت به نسل‌های قبلی تلفن‌کننده دارد.
ضروری است قبل از شروع به انجام مراحل نصب، تا انتهای راهنما را با دقت بخوانید.
مراحل نصب #
۱- برق و باطری دستگاه مرکزی دزدگیر را قطع کنید.
پیچ کنار G1 LTE را باز کنید. بخش پشتی را جدا کنید و در محل مناسب نصب کنید. بهتر است G1 LTE حداقل ۳۰ سانتی متر از دستگاه مرکزی دزدگیر فاصله داشته باشد.
۲- سیمکارت مد نظر را در یک گوشی قرار دهید. برقراری تماس، ارسال پیامک و شارژ سیم کارت را در محل تست کنید. سپس سیم کارت را روی برد G1 LTE جا بزنید.
اگر از سیم کارت ایرانسل استفاده می‌کنید، هنگام تست سیم کارت در گوشی، کد *555*4*3*2*2# را شماره‌گیری کنید تا زبان سیم کارت به انگلیسی تغییر کند. بیشتر بخوانید: نکات و تنظیمات مربوط به سیمکارت

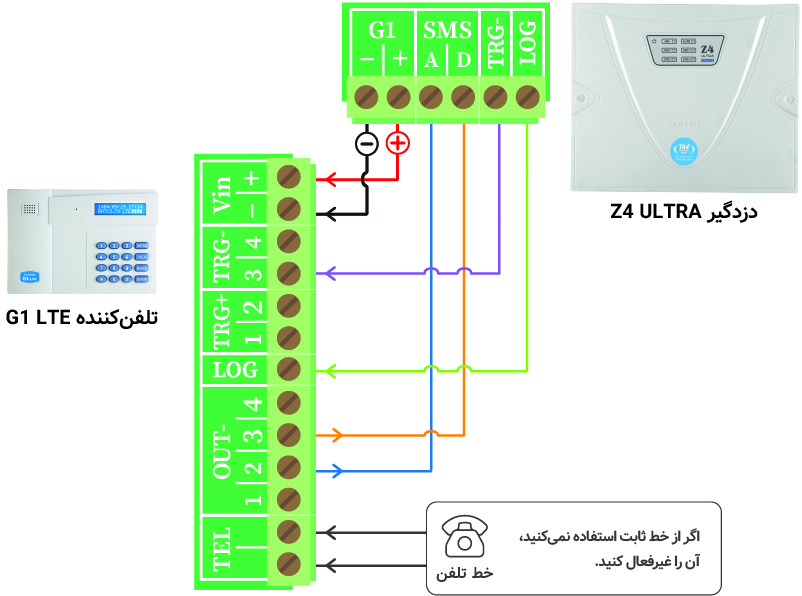

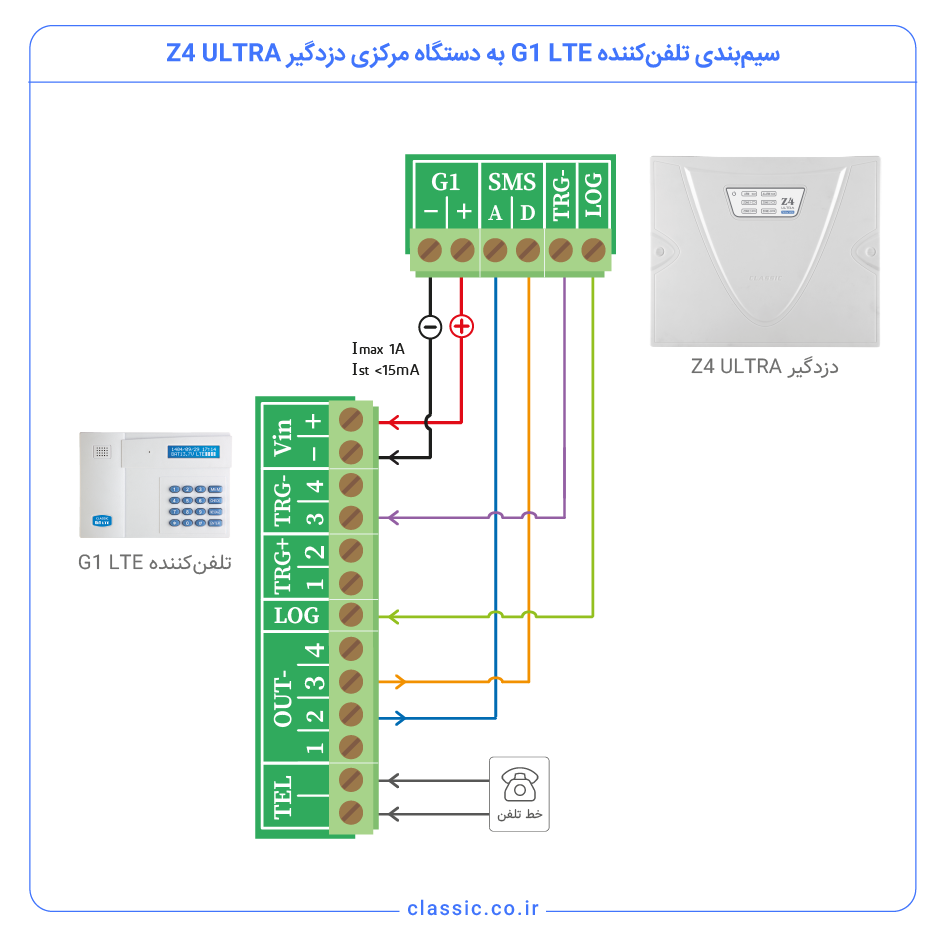

۳- سرسیم ها را از بدنه پشتی تلفن‌کننده عبور دهید و مطابق نقشه زیر، ابتدا از سمت G1 سیم‌بندی کنید. سپس در دستگاه را ببندید و پیچ کنید.
از عملکرد ترمینال‌ها بیشتر بخوانید: پایه Vin (ولتاژ باتری)، پایه‌های تحریک (TRG)، پایه ورودی سریال (LOG)، پایه‌های خروجی (OUT-)

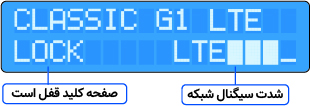

۴- برق دزدگیر را متصل کنید و منتظر شوید تا G1 LTE آماده به کار شود. پس از راه اندازی کامل، صفحه نمایش دستگاه به شکل زیر خواهد بود.
۵- قفل صفحه کلید را طبق فرمول زیر باز کنید. پس از مدت کوتاهی ولتاژ باتری دستگاه اندازه گیری شده و نمایش داده میشود.
۶- اگر از خط تلفن ثابت استفاده می‌کنید،پیش‌شماره خط تلفن متصل به تلفن‌کننده را طبق فرمول زیر در حافظه شماره ۰ ذخیره کنید.
اگر از خط تلفن استفاده نمی‌کنید، برای جلوگیری از کاهش سرعت عملکرد تلفن‌کننده، آن را طبق فرمول زیر غیرفعال کنید.
۷- شماره تلفن کاربرانی که مایلید به آنها پیامک ارسال شود، در حافظههای شماره ۱ تا ۱۰ ذخیره کنید. کاربر شماره ۱ مدیر اصلی است و میتواند از طریق اپلیکیشن دسترسی سایر کاربران به کنترل دزدگیر و دریافت گزارش را تعیین کند. بیشتر بخوانید: حافظههای شماره تلفن
۸- فرمول زیر را وارد کنید تا تلفن کننده به کاربر حافظه ۱، یک پیامک آزمایشی ارسال کند. در این پیامک ویرایش نرم‌افزار تلفن‌کننده نیز ذکر شده است.
در پاسخ به این پیامک کلمه «تست» را به تلفن‌کننده پیامک کنید. با این کار ساعت و تاریخ تلفن‌کننده بر اساس شبکه موبایل تنظیم خواهد شد.
در صورت نیاز می‌توان ساعت و تاریخ را به صورت دستی نیز تنظیم کرد. روش تنظیم
۹- پیام صوتی یک را ضبط کنید.
با وارد کردن فرمول ضبط پیام صوتی، G1 با کاربر ۱ تماس میگیرد، و از پشت تلفن به مدت ۳۰ ثانیه پیام صوتی را ضبط میکند. پیام صوتی ضبط شده، در تماس های تلفنی پخش میشود.
۱۰- شماره تلفن کاربرانی که مایلید تماس تلفنی دریافت کنند در حافظه های ۱۱ تا ۲۰ ذخیره کنید. شماره ها باید با پیش شماره وارد شوند، مثل: ۰۹۱۲۳۴۵۶۷۸ و ۰۲۱۸۸۱۲۳۴۵

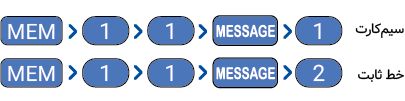

۱۱- برقراری تماس تلفنی را از طریق سیمکارت و خط ثابت آزمایش کنید. با وارد کردن فرمول‌های زیر، G1 LTE از طریق سیم کارت یا خط ثابت با شماره ذخیره‌شده در حافظه ۱۱ تماس میگیرد و پیام صوتی ۱ را پخش میکند.
۱۲- G1 LTE را با ایجاد آژیر در دزدگیر تحریک کنید یا پایه TRG3 را، دو ثانیه به منفی وصل کنید. پس از تحریک، G1 LTE به حافظههای ۱ تا ۱۰ پیامک ارسال کرده و با حافظههای ۱۱ تا ۲۰ تماس میگیرد و پیام صوتی ضبط شده را پخش میکند. فراموش نکنید قبل از انجام تست، به کاربران اطلاع دهید.
۱۳- برای تکمیل تنظیمات، اپلیکیشن مربوط را روی گوشی کاربر حافظه یک نصب کنید. کاربران اندروید اپلیکیشن Classic Z4 و کاربران iOS اپلیکیشن Classic Setup را نصب کنند.
در اپلیکیشن امکان ذخیره فرمول کنترل شارژ، تعیین دسترسی کاربران، نامگذاری اجزای سیستم و تغییر متن پیامک های تحریک وجود دارد. توجه داشته باشید تنها کاربر ذخیره شده در حافظه ۱ میتواند از طریق اپلیکیشن تنظیمات را انجام دهد.
۱۴- در پایان برای فعال سازی ضمانت ۲۴ ماهه محصول، ضروری است است شماره سریال آن را به شماره ۳۰۰۰۶۱۷۲ پیامک کنید. شماره سریال محصول از طریق کد زیر قابل مشاهده است.
در صورت فعال نشدن، ضمانت دستگاه تنها تا ۶ ماه پس از تاریخ تولید در نظر گرفته میشود. این کار باید توسط کارشناس نصب صورت گیرد. بیشتر بخوانید: حدود و شرایط ضمانت
حافظههای شماره تلفن در G1 LTE #
G1 LTE دارای ۷۰ حافظه برای شماره‌تلفن کاربران است که به بخش‌های زیر تقسیم شده‌اند:
لیست پیامک (حافظه ۱ تا ۱۰): کاربرانی که شماره‌تلفن آنها در حافظه ۱ تا ۱۰ ذخیره شده است، از G1 LTE پیامک دریافت میکنند و میتوانند از طریق اپلیکیشن Classic Z4 یا Z4 Farsi دزدگیر و وسایل برقی متصل به پایه های خروجی G1 LTE را کنترل کنند.
کاربر ذخیره‌شده در حافظه یک را مدیر سیستم می‌نامیم. برخی پیامک ها از گزارش وضعیت سیستم نیز تنها برای مدیر سیستم ارسال می‌شوند. همینطور مدیر سیستم میتواند تنظیمات G1 LTE را از طریق اپلیکیشن Classic Z4 یا Classic Setup انجام دهد و دسترسی کاربران ۱ تا ۱۰ را به دریافت گزارش (LOG) و کنترل سیستم، تعیین کند. دسترسی به کنترل سیستم، امکان کنترل دزدگیر و وسایل برقی از طریق اپلیکیشن را تعیین میکند.
دقت داشته باشید با وقوع تحریک ۱ تا ۳، تمامی کاربران پیامک هشدار تحریک را دریافت میکنند، حتی اگر دریافت گزارش برای آنها غیرفعال باشد.
لیست تماس (حافظه ۱۱ تا ۲۰): هنگام تحریک، G1 LTE با شماره‌تلفن‌های ذخیره شده در حافظه ۱۱ تا ۲۰ تماس تلفنی برقرار میکند و پیام صوتی را پخش میکند.
کنترل OUT1 (حافظه ۲۱ تا ۷۰): کاربرانی که شماره‌تلفن آنها در حافظه ۲۱ تا ۷۰ تلفن‌کننده ذخیره شود، میتوانند با تک‌زنگ به سیمکارت G1 LTE خروجی ۱ تلفن کننده را کنترل کنند. اطلاعات بیشتر: پایه‌های خروجی (OUT-)
ذخیره و حذف شماره تلفن #
برای ذخیره و حذف شماره تلفن در G1 LTE طبق فرمول‌های زیر عمل کنید:
شماره تلفن اضطراری #
اگر مایلید G1 LTE بلافاصله پس از تحریک (وقوع آلارم) و قبل از ارسال پیامک‌ها با شماره خاصی تماس بگیرد و هشدار دهد، این شماره را طبق فرمول زیر در حافظه ۰۰ ذخیره کنید:
پایه‌های ورودی تحریک در G1 LTE #
G1 LTE چهار ورودی تحریک دارد. تحریک ۱ و ۲ مثبت و تحریک ۳ و ۴ منفی هستند. با اتصال هر یک از تحریک‌ها به مثبت یا منفی، طبق جدول زیر، دستگاه اقدام به ارسال پیامک و برقراری تماس تلفنی میکند. هر یک از ورودی‌های تحریک میتوانند به سیستم‌های اعلام سرقت و اعلام حریق و سایر تجهیزات سازگار متصل شوند و وقوع آلارم یا تغییر وضعیت را به کاربران اعلام کنند.
| شرط وقوع تحریک | مراحل عملکرد تحریک | |||
| مرحله اول | مرحله دوم | مرحله سوم | ||
| تحریک ۱ Trg1 | حداقل ۳ ثانیه اتصال به مثبت | ارسال پیامک به حافظه ۱ تا ۱۰ | تماس با حافظه ۱۱ تا ۲۰ از طریق سیمکارت و پخش پیام صوتی ۱ | پیگیری تماس‌های ناموفق از طریق خط ثابت |
| تحریک ۲ Trg2 | حداقل ۳ ثانیه اتصال به مثبت | ارسال پیامک به حافظه ۱ تا ۱۰ | تماس با حافظه ۱۱ تا ۲۰ از طریق خط ثابت و پخش پیام صوتی ۱ | – |
| تحریک ۳ Trg3 | حداقل ۳ ثانیه اتصال به منفی | ارسال پیامک به حافظه ۱ تا ۱۰ | تماس با حافظه ۱۱ تا ۲۰ از طریق سیمکارت و پخش پیام صوتی ۱ | پیگیری تماس‌های ناموفق از طریق خط ثابت |
| تحریک ۴ Trg4 | حداقل ۱ ثانیه اتصال به منفی | ارسال پیامک به حافظه ۱ و ۲ (قابل تنظیم برای سایر کاربران) | – | – |
| قطع اتصال به منفی | ارسال پیامک به حافظه ۱ و ۲ (قابل تنظیم برای سایر کاربران) | – | – | |

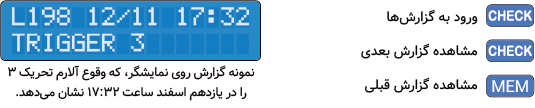

- تحریک ۳ به طور پیش‌فرض برای دزدگیر Classic Z4 Ultra در نظر گرفته شده است. با وقوع آلارم، دزدگیر از طریق اتصال TRG3 تلفن‌کننده را تحریک میکند و رشته ای از تماس تلفنی و ارسال پیامک آغاز میشود.
- تحریک ۴ علاوه بر وقوع تحریک، رفع تحریک را نیز اعلام میکند، از این رو برای گزارش تغییر وضعیت مناسب است، مانند گزارش تغییر وضعیت یک ترموستات. برای استفاده از تحریک ۴ ممکن است به مدار واسط نیاز باشد.
- با وقوع تحریک ۱ تا ۳، تمامی کاربران پیامک هشدار تحریک را دریافت میکنند، حتی اگر دسترسی دریافت گزارش برای آنها غیرفعال باشد. اما پیامک تحریک ۴ تنها برای کاربرانی ارسال میشود که دسترسی دریافت گزارش برای آنها فعال باشد (به طور پیش‌فرض کاربران حافظه ۱ و ۲)
- متن پیامک هر یک از تحریک‌ها و دسترسی کاربران به دریافت گزارش، در اپلیکیشن CLASSIC Z4 یا CLASSIC SETUP، توسط کاربر حافظه یک، قابل تغییر است.
تماس اضطراری: اگر در حافظه شماره ۰۰، شماره تلفنی ذخیره شده باشد، در صورت وقوع تحریک ۱، ۲ و ۳، دستگاه ابتدا با این شماره تماس اضطراری میگیرد و پیام صوتی مربوط را پخش میکند، سپس مراحل بعدی تحریک را انجام می‌دهد. بیشتر بخوانید: ذخیره شماره تلفن در تلفن‌کننده G1
بیشتر ببینید: مشاهده فیلم آموزش عملکرد تحریک‌ها
حالت تحریک (قطع یا ادامه تماس تلفنی) #
عملکرد پایه‌های تحریک در دو حالت زیر قابل تنظیم است:
تحریک سطحی (Level Trigger): در این حالت با رفع تحریک (پایان آژیر)، تلفن‌کننده تماس تلفنی و ارسال پیامک را متوقف میکند. همه تحریک‌ها به طور پیش‌فرض در حالت سطحی تنظیم شده‌اند. دقت داشته باشید در تحریک سطحی هیچ گاه تماسی نیمه کاره رها نمی‌شود و تماس از شماره بعدی در لیست متوقف خواهد شد.
تحریک سطحی طبق فرمول زیر قابل تنظیم است:
تحریک لبه (Edge Trigger): در این حالت، حتی پس از رفع تحریک (پایان آژیر)، تلفن‌کننده ارسال پیامک و تماس تلفنی را برای همه کاربران طبق لیست ادامه می‌دهد.
در صورت تنظیم تحریک لبه، کاربرانی که دسترسی کنترل دارند (به طور پیش‌فرض کاربران حافظه ۱ تا ۴)، میتوانند از طریق اپلیکیشن CLASSIC Z4 یا Z4 Farsi، با دکمه «توقف تماس» یا «توقف هشدار» تماس تلفنی را متوقف کنند.
تحریک لبه طبق فرمول زیر قابل تنظیم است:
پایه‌های خروجی منفی OUT- در G1 LTE #
Classic G1 LTE چهار پایه خروجی منفی دارد که از طریق اپلیکیشن یا ارسال پیامک به دستگاه کنترل می‌شوند. خروجی‌ها میتوانند برای فعال و غیرفعال سازی دزدگیر Z4 Ultra، کنترل دربازکن و خاموش و روشن کردن سایر وسایل برقی مورد استفاده قرار گیرد.
همه پایه های خروجی عملکرد مشابهی دارند و هر یک میتوانند برای کنترل وسیله برقی استفاده شوند. اما به طور پیش‌فرض پایه OUT1- تلفن کننده برای کنترل دربازکن، پایه‌های OUT2- و OUT3- برای کنترل دزدگیر Classic Z4 Ultra و پایه OUT4- برای کنترل انواع وسایل برقی در نظر گرفته شده است.
تنظیم حالت خروجی #
خروجی‌ها در تلفن‌کننده G1 میتوانند در یکی از دو حالت لحظه ای و روشن خاموش تنظیم شوند:
- حالت لحظه‌ای (پالس): در هر بار روشن شدن، خروجی به مدت ۱.۵ ثانیه روشن میشود. این حالت مناسب کنترل تجهیزاتی مثل دربازکن است. خروجی ۲ و ۳ نیز برای فعال و غیرفعال کردن دزدگیر Z4 باید در حالت لحظه ای باشند.
- حالت روشن‌خاموش: خروجی با دریافت دستور، روشن یا خاموش میشود. این حالت مناسب کنترل تجهیزاتی مثل لامپ است.
تنظیم هر یک از این حالات از طریق صفحه کلید دستگاه انجام میشود. جدول زیر فرمول لازم برای تنظیم حالت هر یک از خروجی‌ها را نشان می‌دهد.
| پایه خروجی | حالت خروجی | فرمول تنظیم (از چپ به راست) |
| OUT1 | لحظه‌ای (پیش‌فرض) |     |
| روشن-خاموش |  | |
| OUT2-OUT3 | لحظه‌ای (پیش‌فرض) | |
| روشن-خاموش |  | |
| OUT4 | لحظه‌ای |  |
| روشن-خاموش (پیش‌فرض) |  |
اگر از تلفن‌کننده برای کنترل Classic Z4 Ultra استفاده می‌کنید، خروجی‌های OUT2 و OUT3 باید در حالت لحظه‌ای قرار گیرند.
قبل از وارد کردن فرمول نیاز است رمز دستگاه را وارد کنید تا قفل صفحه کلید باز شود. رمز پیش فرض دستگاه ۱۲۳۴ است.
سیم‌بندی خروجی‌های G1 LTE #
برای اتصال وسایل برقی به خروجی‌های G1، به برد رله ۱۲ ولت Classic Relay 01 Pro نیاز است. با استفاده از این رله وسایل برقی را می‌توان کنترل کرد، که تا ۵ آمپر مصرف جریان دارند. برای وسایل برقی با جریان مصرفی بیشتر از ۵ آمپر، توصیه میشود از طریق این رله یک کنتاکتور را فعال کرده و وسیله برقی را به این کنتاکتور متصل کنید.
- آن دسته از وسایل برقی که با قطع برق خاموش شده و با وصل برق روشن می‌شوند، برای این کار مناسب اند. برای مثال، برخی از انواع کولر گازی با قطع برق خاموش می‌شوند اما با وصل برق، مجدد روشن نشده و نیاز است به طور دستی با ریموت خود کولر گازی روشن شوند. در این مورد کنترل از طریق خروجی تلفن کننده مناسب نبوده و بهتر است از تایمر خود کولر استفاده شود که معمولا از طریق ریموت کولر قابل برنامه‌ریزی است.
- اگر بارهای الکتریکی سلفی، نظیر موتور کنترل می‌شوند، لازم است یک وریستور مناسب، برای حذف پارازیت موازی کنتاکت رله قرار گیرد.
- در اتصال وسایل برقی به خروجی‌های G1، باید نکات ایمنی مربوط به آن وسیله برقی را رعایت کرد. برای مثال ممکن است برای کنترل دستی وسیله برقی نیاز به یک تابلو برق باشد. به علاوه فیوز‌های لازم برای کنترل وسیله برقی نیز باید در نظر گرفته شوند. به علاوه اگر کنتاکت رله برق ۲۲۰ ولت را کنترل میکند، برای جلوگیری از خطر برق‌گرفتگی، برد باید در داخل یک جعبه عایق قرار گیرد.
- در ارتباط با دزدگیر Z4، خروجی ۲ و ۳ تلفن کننده G1، به ترتیب برای فعال و غیرفعال کردن دزدگیر از طریق اپلیکیشن (یا پیامک) استفاده می‌شوند. پایه OUT2- به پایه SMS Arm و پایه OUT3- به پایه SMS Disarm متصل میشود. اگر اتصال این دو پایه جابجا انجام شود، دکمه فعال و غیرفعال در اپلیکیشن (یا دستور پیامکی فعال یا غیرفعال) برعکس عمل خواهند کرد.

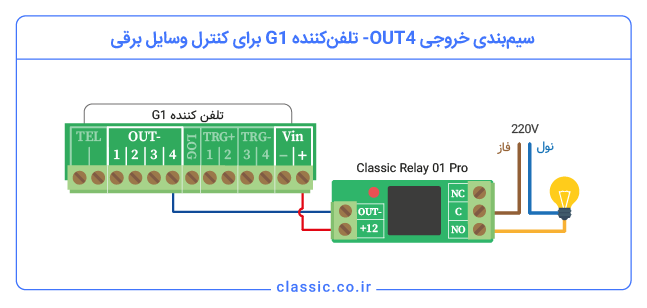

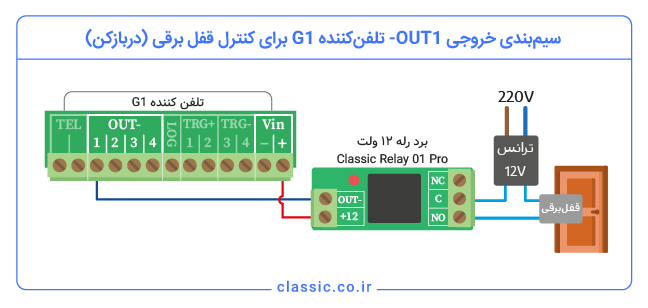

در ادامه دو سیم‌بندی پیش فرض برای کنترل درباز کن و وسیله برقی از طریق خروجی شماره ۱ و ۴ آورده شده است.
کنترل خروجی‌ها #
خروجی‌های تلفن کننده G1 از طریق اپلیکیشن یا ارسال پیامک کنترل می‌شوند. اپلیکیشن‌های Classic Z4، Z4 Farsi یا G1 Pro دستور‌های لازم را برای کنترل خروجی‌ها به دستگاه پیامک میکنند. دقت داشته باشید تنها کاربرانی میتوانند از طریق اپلیکیشن یا ارسال پیامک خروجی‌ها را کنترل کنند، که دسترسی «کنترل سیستم» برای آنها فعال باشد. به طور پیش‌فرض کاربران ذخیره شده در حافظه ۱ تا ۴ این دسترسی را دارند. کاربر ۱ میتواند از طریق اپلیکیشن SETUP یا Classic Z4 دسترسی کنترل سیستم را برای سایر کاربران فعال کند.
پیامک‌های ارسالی از طرف اپلیکیشن میتوانند به طور دستی نیز به تلفن‌کننده ارسال شوند. کد مربوط به کنترل هر خروجی در جدول زیر آمده است. (۱۲۳۴ رمز پیش فرض تلفن‌کننده است. در صورتی که آنرا تغییر داده اید با رمز جدید جایگزین کنید.)
| شرح دستور | متن پیامک ارسالی به تلفن‌کننده G1 (از چپ به راست) |
| فعال کردن خروجی ۱ | *1234*11 |
| غیرفعال کردن خروجی ۱ | *1234*10 |
فعال کردن خروجی ۲ (فعالسازی دزدگیر  ) | *1234*21 |
| غیرفعال کردن خروجی ۲ | *1234*20 |
فعال کردن خروجی ۳ (غیرفعالسازی دزدگیر  ) | *1234*31 |
| غیرفعال کردن خروجی ۳ | *1234*30 |
| فعال کردن خروجی ۴ | *1234*41 |
| غیرفعال کردن خروجی ۴ | *1234*40 |
کنترل خروجی OUT1- با تک زنگ: خروجیOUT1- علاوه بر اپلیکیشن و پیامک میتواند ار طریق تک زنگ نیز کنترل شود. کاربران حافظه ۲۱ تا ۷۰ نیز میتوانند با تک زنگ به سیم کارت G1، خروجی OUT1- را کنترل کنند. اگر خروجی در حالت لحظه ای باشد با هر بار تماس تلفنی، خروجی برای ۱.۵ ثانیه متصل میشود. و اگر خروجی در حالت روشن‌خاموش تنظیم شده باشد با هر بار تک زنگ تغییر وضعیت می‌دهد.
اپلیکیشن Classic Z4 #
برای دانلود اپلیکیشن کلیک کنید.
در اپلیکیشن Classic Z4 در صفحه «دزدگیر» به طور میانبر، دکمه های «فعال» و «غیرفعال» به ترتیب خروجی‌های ۲ و ۳ را روشن میکنند و دکمه «دربازکن» خروجی ۱ را روشن میکند.

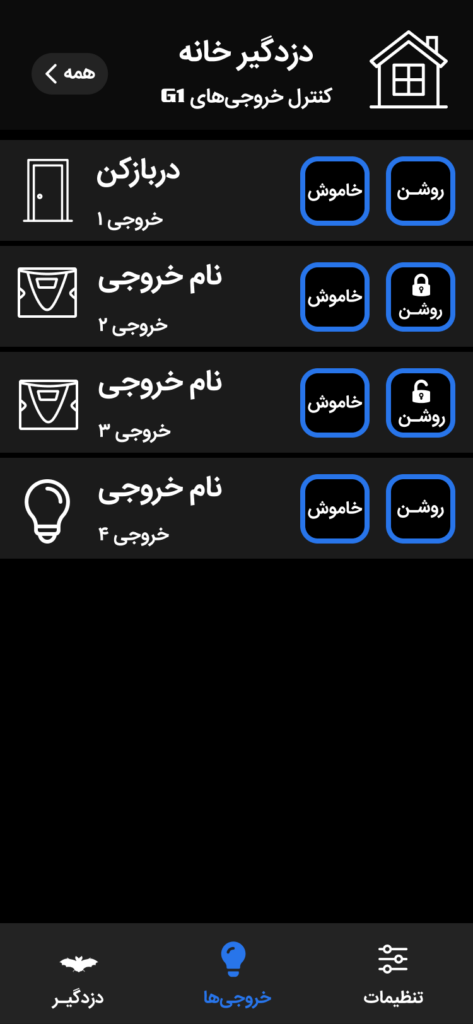

از طریق منوی پایین صفحه می‌توان وارد صفحه «کنترل خروجی‌های G1» شد. در این صفحه هر یک از خروجی ها به همراه دکمه «خاموش» و «روشن» برای هر خروجی لیست شده است.
بدیهیست اگر خروجی در حالت لحظه‌ای تنظیم شده باشد، تنها دکمه روشن خروجی را برای ۱.۵ ثانیه روشن میکند و دکمه خاموش عملکردی نخواهد داشت.
در این اپلیکیشن می‌توانید در صفحه تنظیمات، بخش نامگذاری خروجی‌ها نام و آیکن مربوط به هر خروجی را تغییر دهید. نامی که کاربر حافظه یک برای خروجی‌ها انتخاب میکند، در پیامک‌های ارسالی دستگاه ذکر میشود. نامی که سایر کاربران انتخاب میکنند تنها در اپلیکیشن هر کاربر نمایش داده خواهد شد.
اپلیکیشن Z4 Farsi #
در اپلیکیشن Z4 Farsi دکمه‌های «فعال» و «غیرفعال» به ترتیب خروجی ۲ و ۳ را روشن میکنند. دو دکمه «خاموش» و «روشن» خروجی ۴ را کنترل کرده و دکمه «درب‌باز‌کن» خروجی ۱ را روشن میکند. ببینید: فیلم آموزش کنترل دزدگیر Z4 Ultra با اپلیکیشن Z4 Farsi
غیرفعال کردن خط تلفن ثابت در G1 LTE #
در تلفن کننده G1 LTE خط تلفن ثابت برای برقراری تماس و پخش پیام صوتی ۱ هنگام وقوع تحریک استفاده میشود. بیشتر بخوانید: جدول عملکرد تحریک‌ها
ضروری است اگر از خط تلفن ثابت استفاده نمی‌کنید، برای تسریع عملکرد G1 LTE، آن راغیرفعال کنید. در این حالت شماره‌گیری فقط از طریق سیم کارت انجام میشود.
هشدار قطع خط تلفن ثابت در G1 LTE #
در صورت قطع‌شدن خط تلفن ثابت، یک پیامک هشدار برای کاربرانی که دریافت گزارش برای آنها فعال است (به طور پیش فرض کاربران حافظه ۱ و ۲)، ارسال میشود. بیشتر بخوانید: تعیین دسترسی کاربران
در مواقع نادر اگر خط تلفن استاندارد نباشد و تلفن‌کننده روی خط مشکلی ایجاد کرده باشد، می‌توان با برداشتن جامپر TEL DET از روی برد، تشخیص قطع خط تلفن را غیرفعال کرد.
