اغلب پنلهای اعلام حریق، به رله خروجی آلارم مجهز هستند. این رله با وقوع آلارم حریق فعال میشود. تلفنکننده ۲۴ ولت Classic G1 Fire به این رله متصل میشود و وقوع حریق را با ارسال پیامک و برقراری تماس تلفنی به کاربران هشدار میدهد. در صورتی که پنل اعلام حریق به رله خروجی خطا (Fault) نیز مجهز باشد، با اتصال این خروجی به تلفن کننده میتوان وقوع خطا در سیستم اعلام حریق را نیز در پیامک گزارش داد. برخی از پنلها نیز ممکن است رله خروجی نداشته باشند، در این صورت باید از خروجی آژیر برای ارتباط با تلفنکننده استفاده کرد. در ادامه سیمبندی تلفنکننده G1 Fire به برخی پنلهای موجود در بازار ایران بررسی میشود.
- پنلهای اعلام حریق با رله خروجی
- پنل اعلام حریق زتا Zeta
- پنل اعلام حریق زیتکس Zitex
- پنل اعلام حریق آریاک Ariak
- پنل اعلام حریق تسلا Tesla
- پنل اعلام حریق سایان Sayan
- پنل اعلام حریق سنس Sens
- پنلهای اعلام حریق فاقد رله خروجی
نکات نصب و ایمنی #
قبل از شروع به کار راهنمای نصب تلفنکننده G1 Fire و پنل اعلام حریق را به طور کامل مطالعه کنید و مراحل نصب تلفنکننده را دقیقا طبق مراحل ذکر شده در راهنما انجام دهید تا تنظیمات به طور کامل انجام شود. این مطلب تنها توضیح کامل تری راجع به مرحله سیمبندی است و سایر مراحل قبلی و بعدی باید طبق راهنما انجام شوند.
دقت داشته باشید:
- قبل از انجام سیمبندی برق پنل اصلی را قطع کنید.
- قبل از نصب بدنه دستگاه، سیمکارت را روی برد جابندازید.
بیشتر بخوانید: تنظیمات سیمکارت مورد استفاده در دستگاههای کلاسیک - تلفنکننده را حداقل با ۳۰ سانتی متر فاصله از پنل اعلام حریق نصب کنید.
- سیمبندی را از سمت تلفنکننده آغاز کنید.
- از سیمهای مرغوب فویلدار استفاده کنید.
- توصیه میشود برای راه اندازی اولیه، دستگاه را مستقیما با باتری راهاندازی نکنید و قبل از راهاندازی از صحت سیم بندی اطمینان حاصل کنید. با توجه به اینکه باتریها محدودیتی در جریان دهی ندارند، در صورت وجود اشکال در اتصالات، احتمال آسیب به دستگاه و سیمکشی وجود خواهد داشت.
این مطلب برای کارشناسان نصب پنل اعلام حریق تهیه شده است و تصور بر این است مخاطب دانش و تجربه کافی برقکاری و کار با سیستم اعلام حریق را دارد. از اقدام به نصب سیستم بدون دانش فنی کافی، جدا خودداری کنید.
سیمبندی تلفنکننده G1 Fire به پنلهای اعلام حریق با رله خروجی #

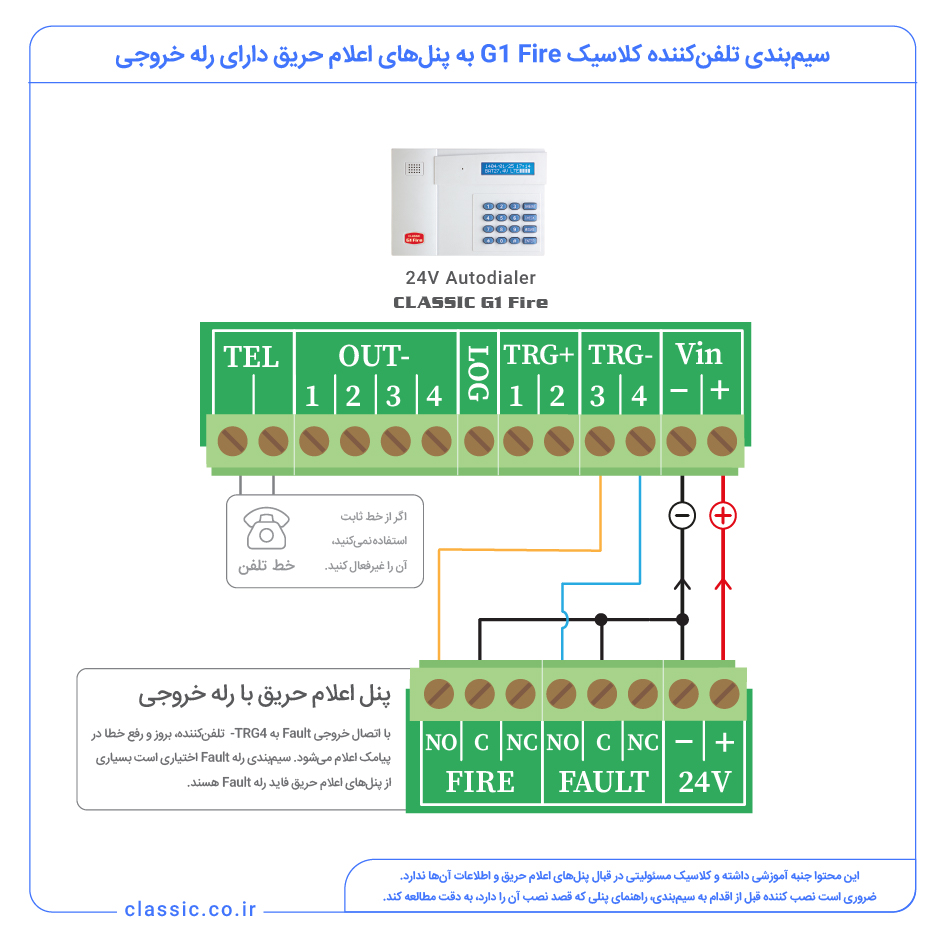

به طور کلی اگر پنل اعلام حریق به رله خروجی Fire یا Alarm و رله خطا یا Fault مجهز باشد، سیمبندی تلفنکننده به سیمبندی تلفنکننده به سیستم اعلام حریق به شکل زیر خواهد بود (برای بزرگنمایی روی تصویر بزنید):
اتصال تغذیه 24V: پایه Vin در تلفنکننده G1 Fire باید به خروجی کمکی AUX 24V روی پنل اعلام حریق متصل شود. در صورتی که پنل اعلام حریق فاقد خروجی کمکی باشد، پایه Vin میتواند مستقیما به ورودی ۲۴ ولتی باتری پنل متصل شود.
تلفنکننده ولتاژ پایه Vin را به عنوان «ولتاژ باتری» اندازهگیری و اعلام میکند. با قطع برق در صورتی که ولتاژ خروجی کمکی پنل با افت باتری، افت کند، تلفنکننده میتواند کاهش ولتاژ باتری پنل را در پیامک هشدار دهد. در اغلب پنلهای اعلام حریق، ولتاژ خروجی کمکی هنگام قطع برق، متناظر با ولتاژ باتری است.
رله خروجی Fire / Alarm / Extinguishing: اغلب پنلهای اعلام حریق به این رله مجهز اند. اگر پایه NO این رله به پایه تحریک TRG3- تلفن کننده متصل شود، با وقوع آلارم حریق رله فعال شده و تلفنکننده تحریک میشود. پس از تحریک، تلفنکننده رشتهای از پیامک هشدار و تماس تلفنی را آغاز میکند.
رله خروجی Fault/FLT: این رله با وقوع خطا در پنل اعلام حریق فعال میشود. با اتصال پایه NO به TRG4- در تلفن کننده، بروز و رفع خطا در پیامک به کاربران ۱ و ۲ پیامک میشود. سیمبندی این رله اختیاری است. بسیاری از پنلهای اعلام حریق موجود در بازار، به رله خروجی Fault مجهز نیستند.
نکته: رله خروجی Fault در بعضی پنلهای اعلام حریق ممکن است در حالت عادی برقدار (Fail Safe) باشد و با بروز خطا در سیستم، برق پایه NO قطع شود. برای استفاده از این نوع رلهها ضروری است، ضمن سیمبندی به پایه NO، متن پیامک تحریک ۴ فعال به «رفع خطا در سیستم اعلام حریق» و متن پیامک تحریک ۴ غیرفعال به «بروز خطا در سیستم اعلام حریق» تغییر کند. این تغییرات توسط کاربر حافظه یک، از طریق اپلیکیشن Classic Z4 یا SETUP قابل انجام هستند.
بیشتر بخوانید: عملکرد ورودیهای تریگر تلفنکننده G1 Fire
سیمبندی بالا به طور کلی برای اغلب پنلهای اعلام حریق صادق است. در ادامه سیمبندی دقیق مربوط به برخی پنلهای اعلام حریق رایج در بازار ایران به طور نمونه آورده شده است.
هشدار: محتوای این مطلب جنبه آموزشی داشته و کلاسیک مسئولیتی در قبال تغییرات پنلهای اعلام حریق و اطلاعات آنها ندارد.
ضروری است نصب کننده قبل از اقدام به سیمبندی، راهنمای پنلی که قصد نصب آن را دارد، به دقت مطالعه کند.

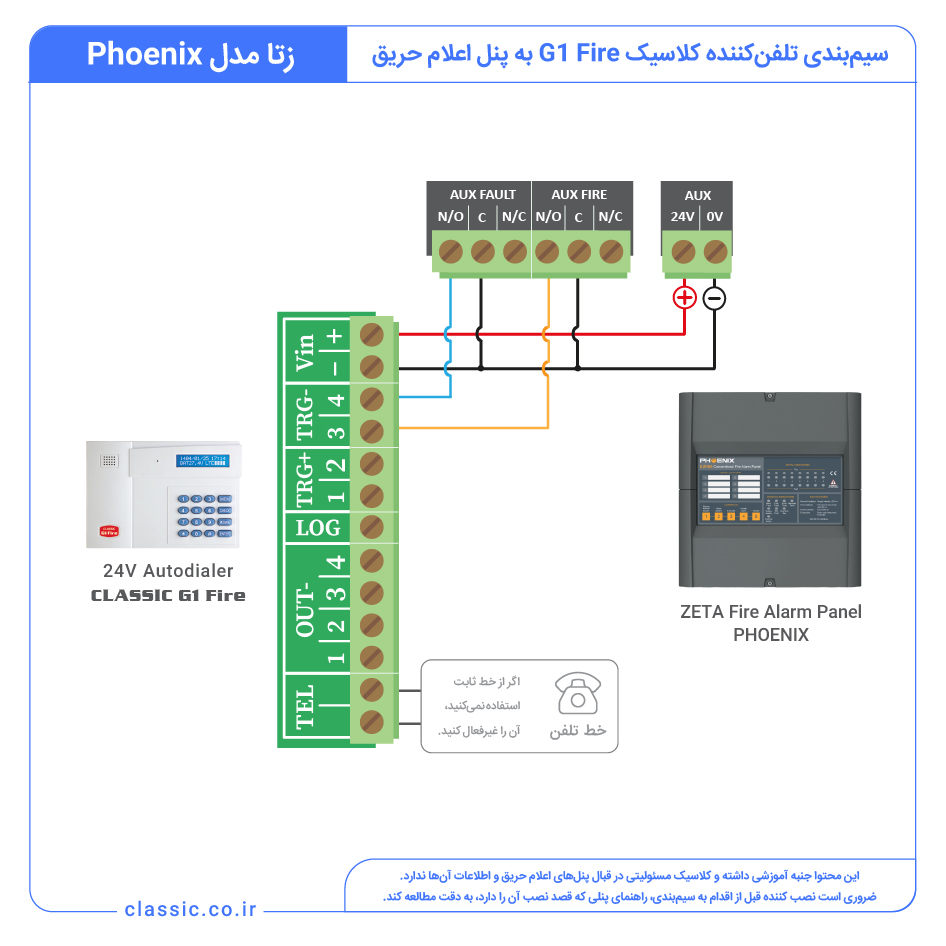

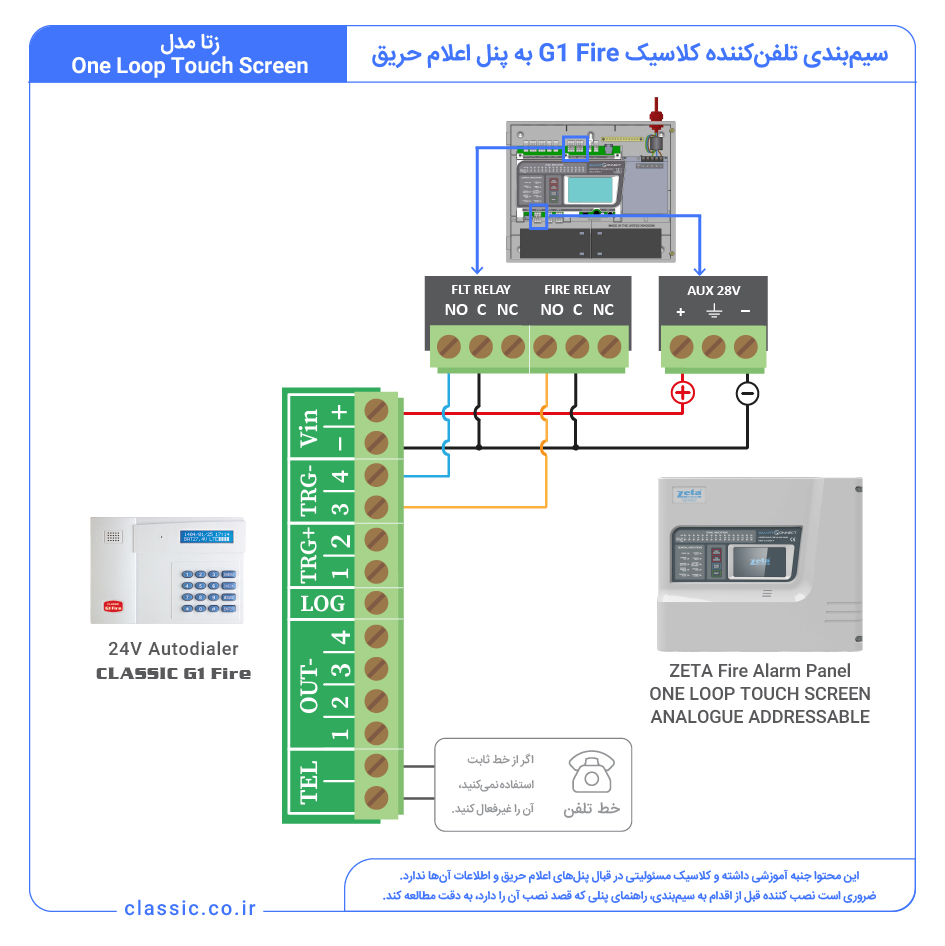

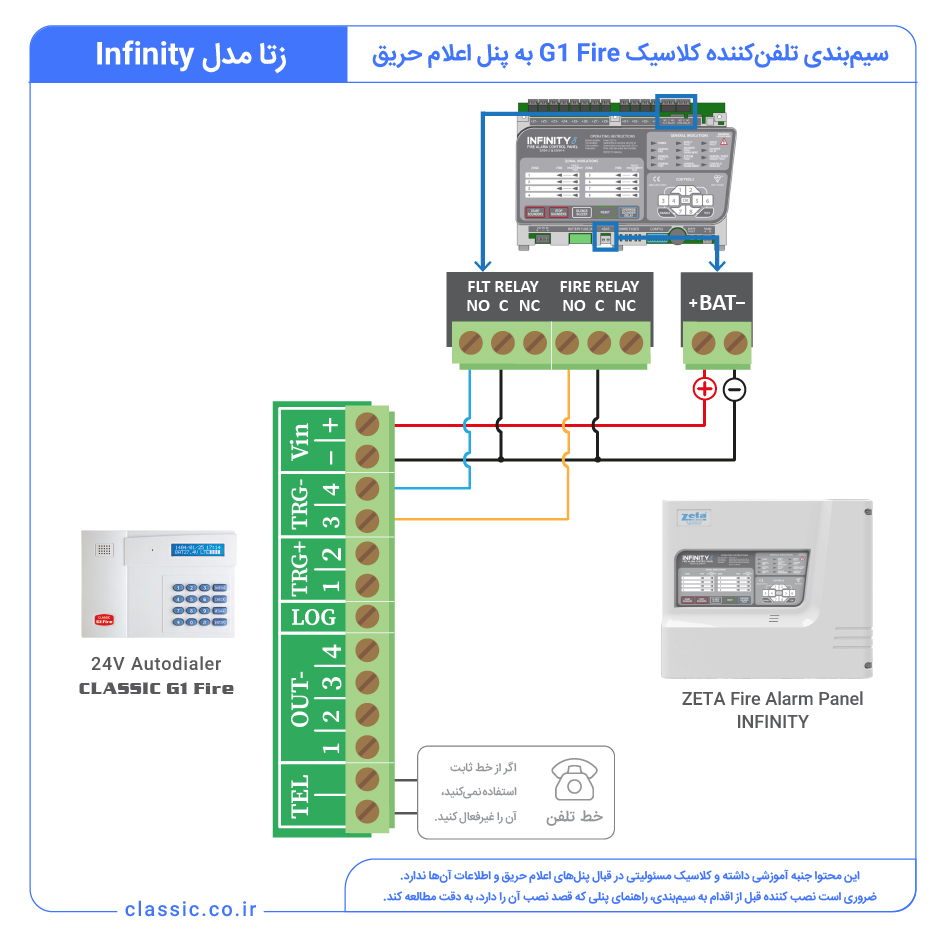

سیمبندی تلفنکننده G1 Fire به پنلهای اعلام حریق ZETA #

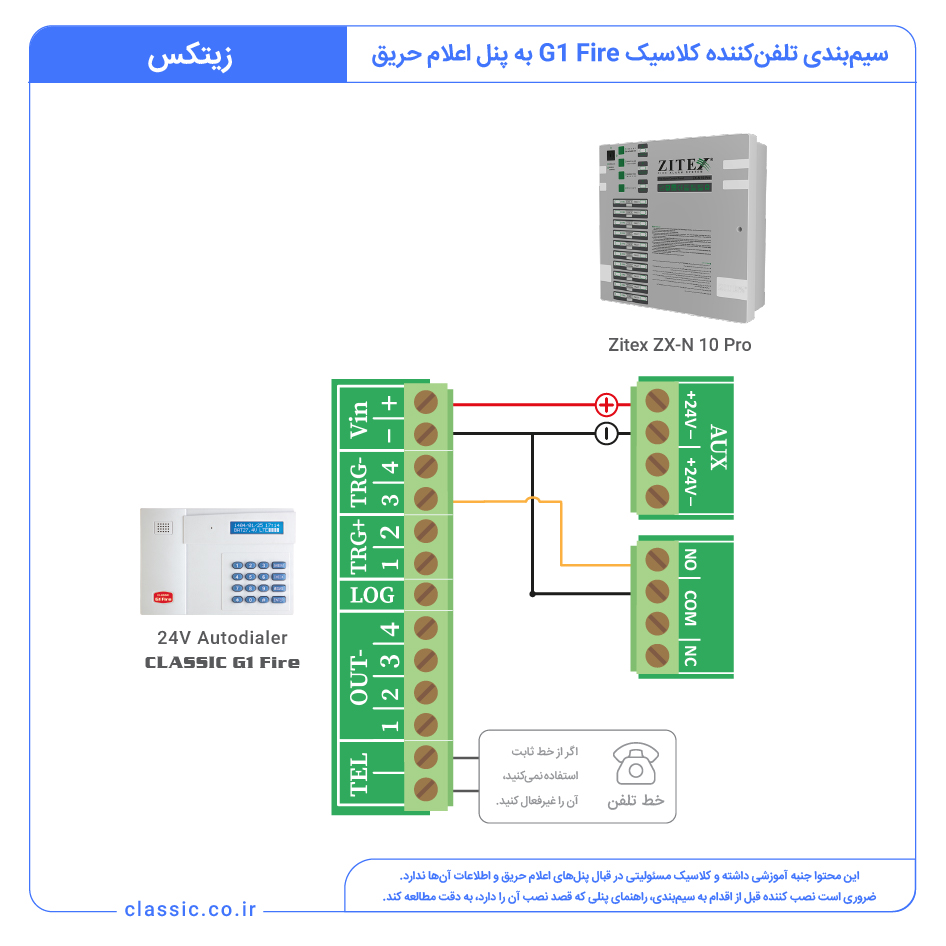

سیمبندی تلفنکننده G1 Fire به پنل اعلام حریق Zitex #

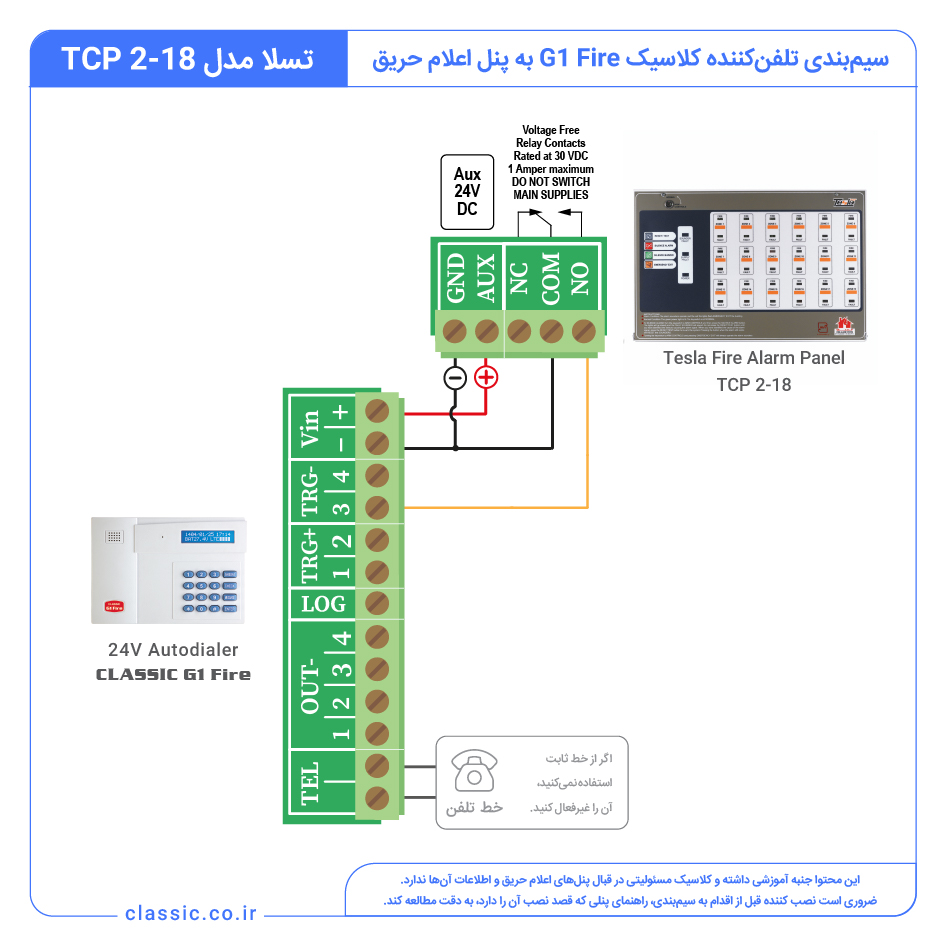

سیمبندی تلفنکننده G1 Fire به پنلهای اعلام حریق Tesla #

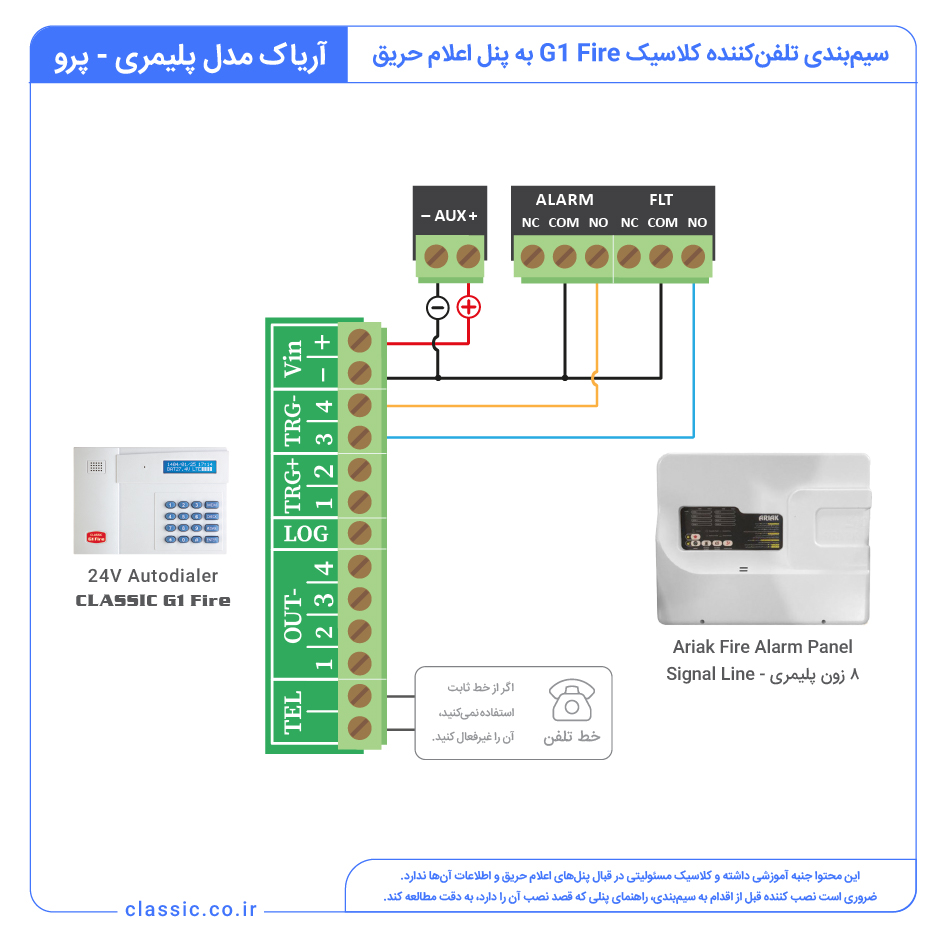

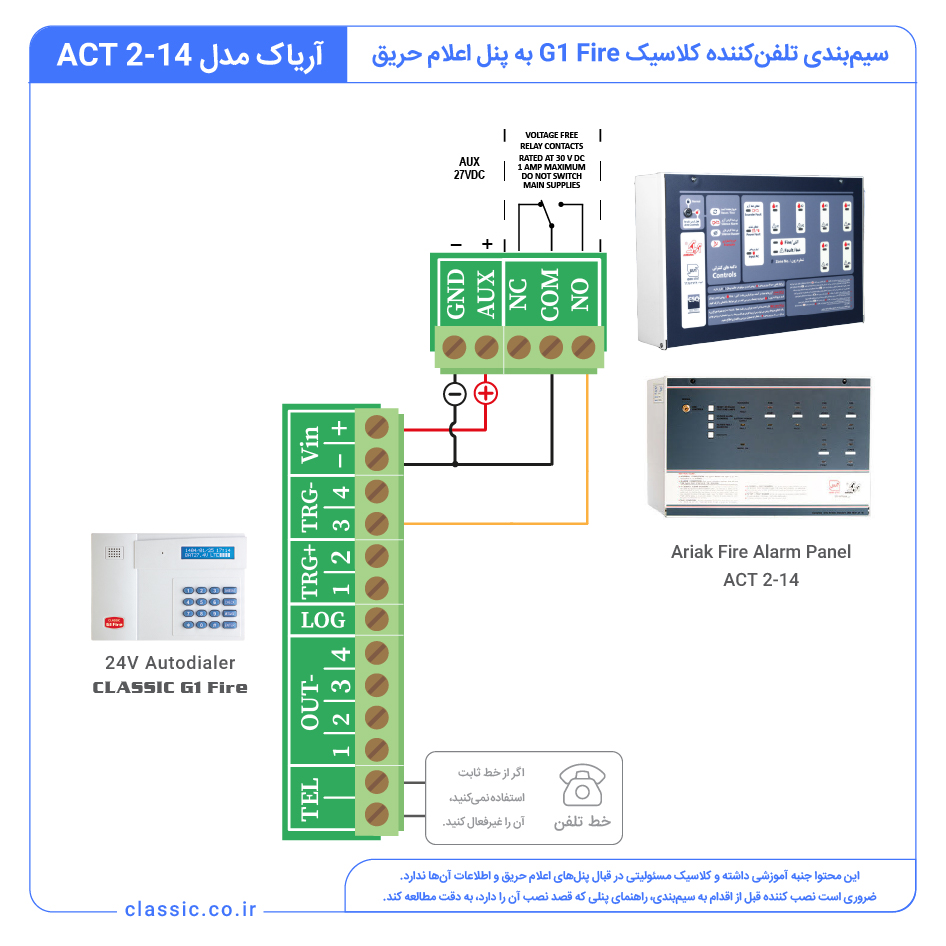

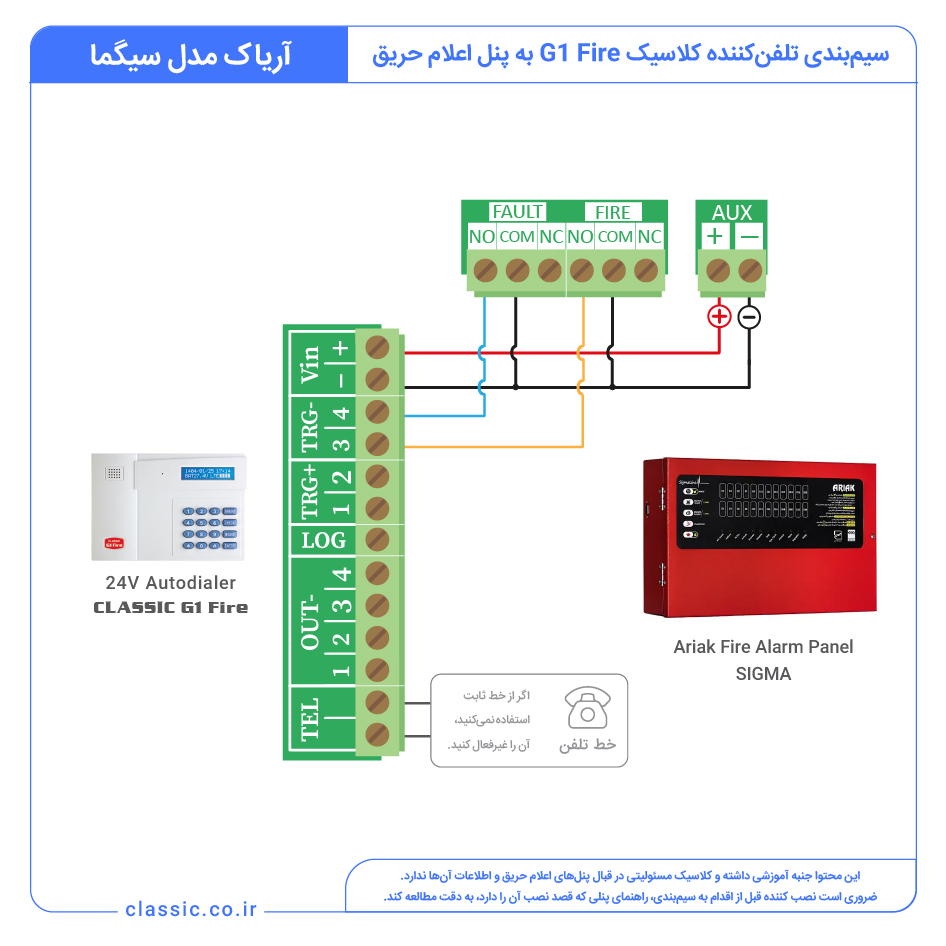

سیمبندی تلفنکننده G1 Fire به پنلهای اعلام حریق Ariak #

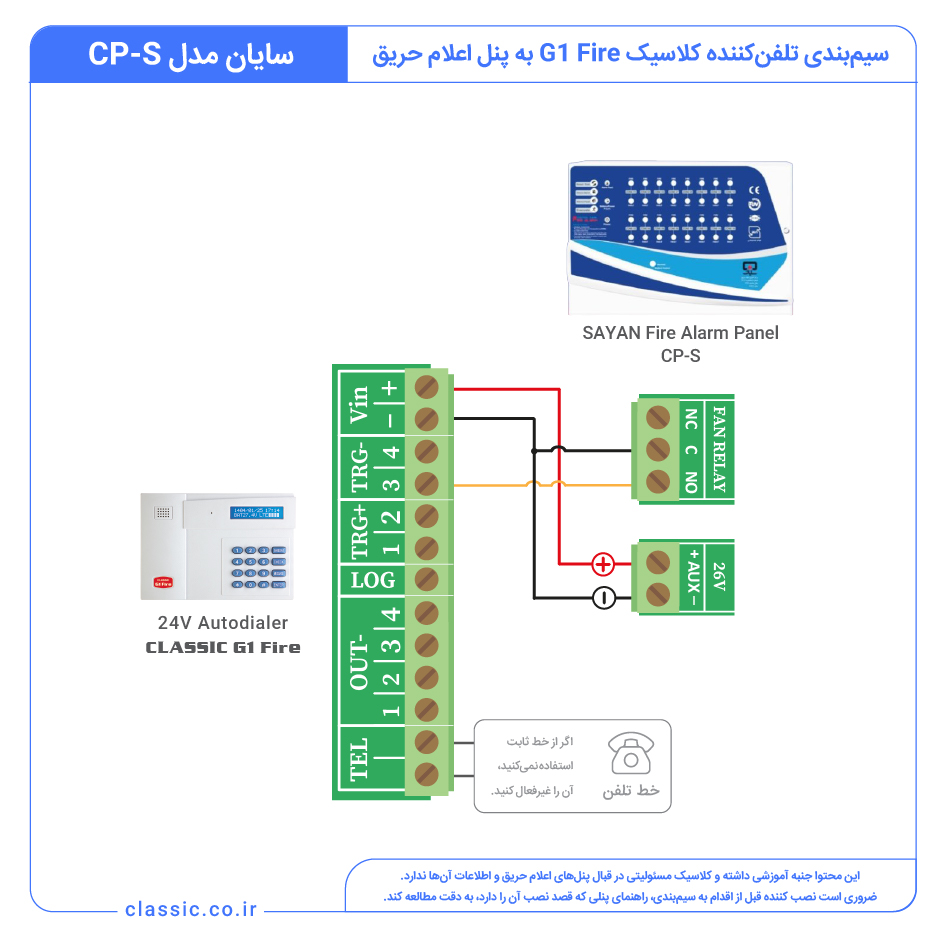

سیمبندی تلفنکننده G1 Fire به پنل اعلام حریق Sayan #

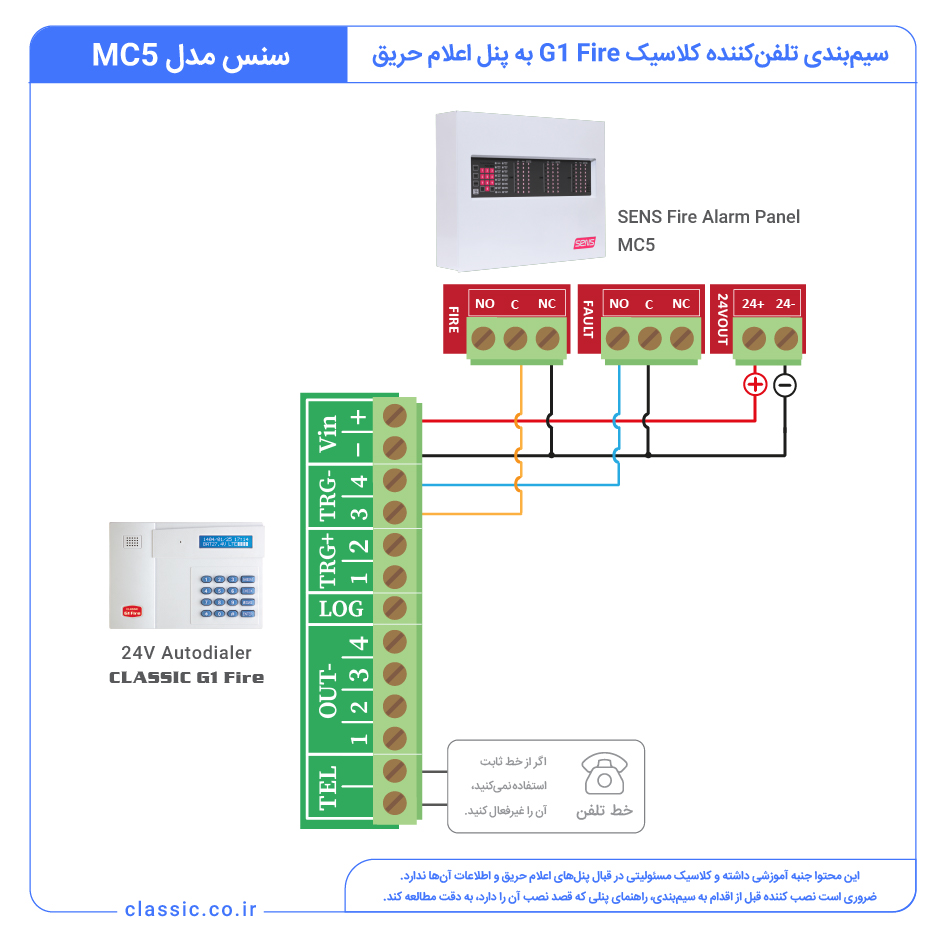

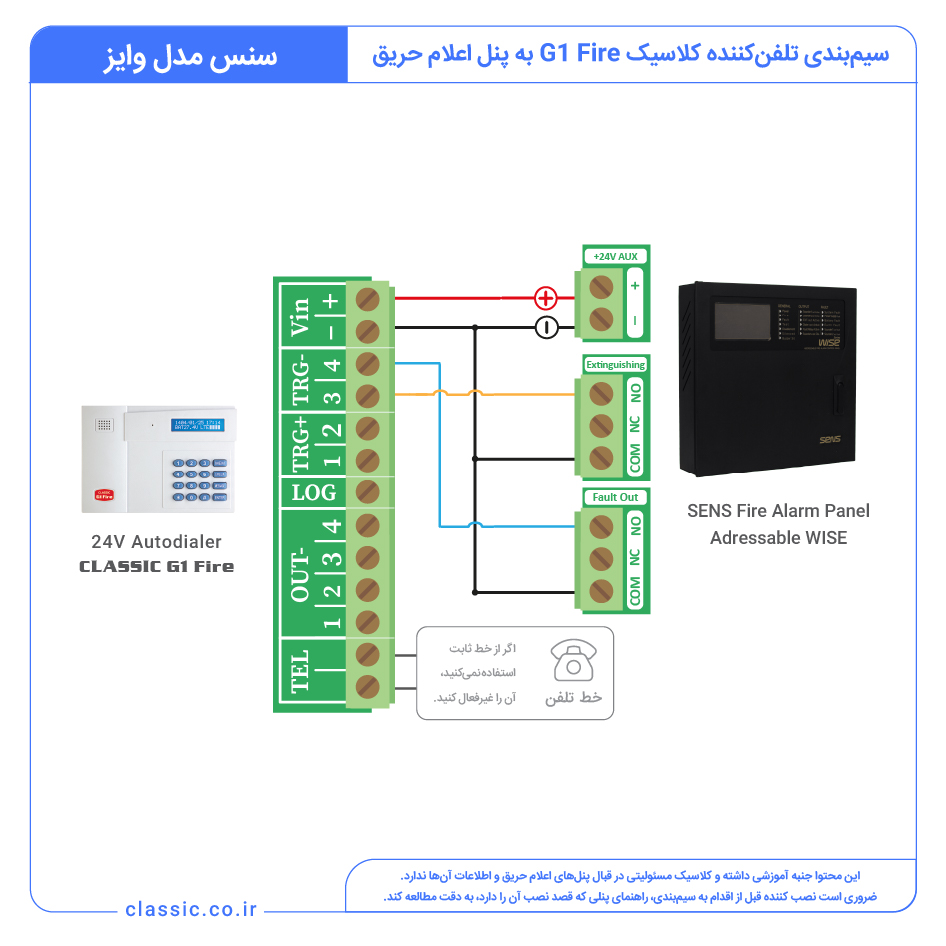

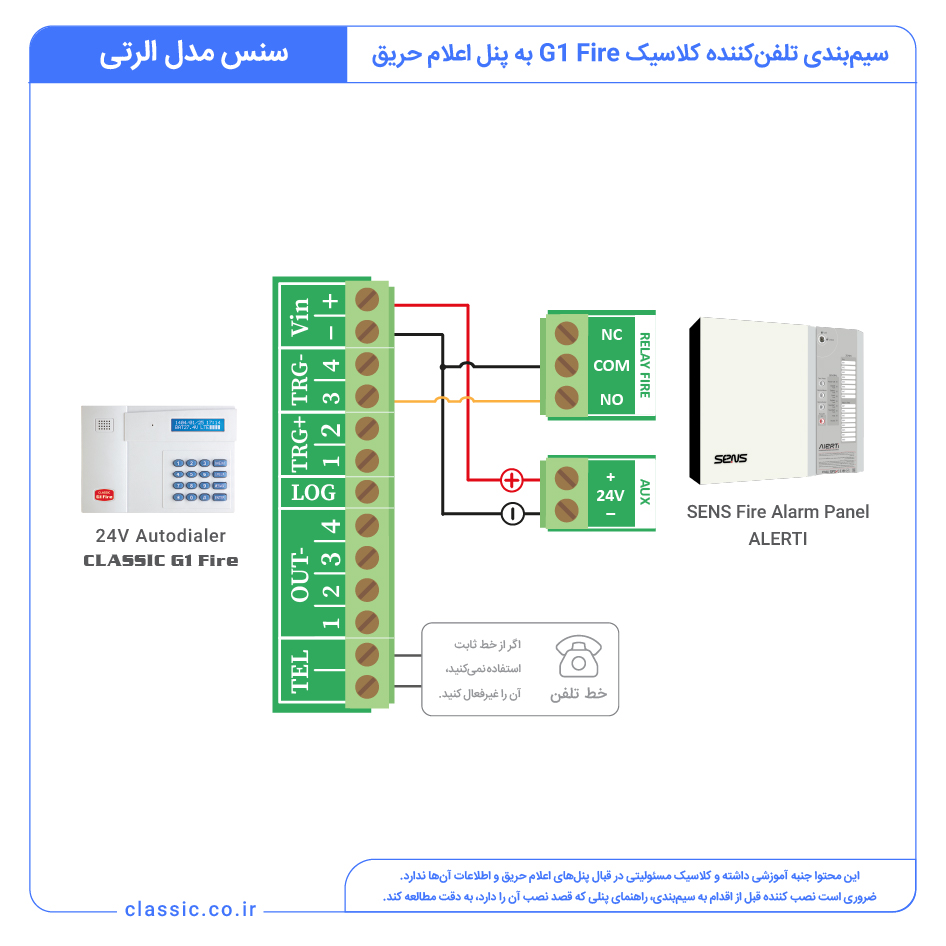

سیمبندی تلفنکننده G1 Fire به پنلهای اعلام حریق Sens #
سیمبندی تلفنکننده G1 Fire به پنلهای اعلام حریق فاقد رله خروجی #
در صورتی که پنل اعلام حریق فاقد رله خروجی Fire باشد، باید پایه تحریک تلفنکننده به خروجی آژیر پنل اعلام حریق متصل شود. خروجی آژیر اغلب تحت عنوان «Sounder» یا «S» روی برد پنل مشخص شده است. در پنلهای مختلف ممکن است «SIREN»، «Horn»، «ALARM OUT»، «Bell» یا «NAC (Notification Appliance Circuit)» نامیده شده باشد.

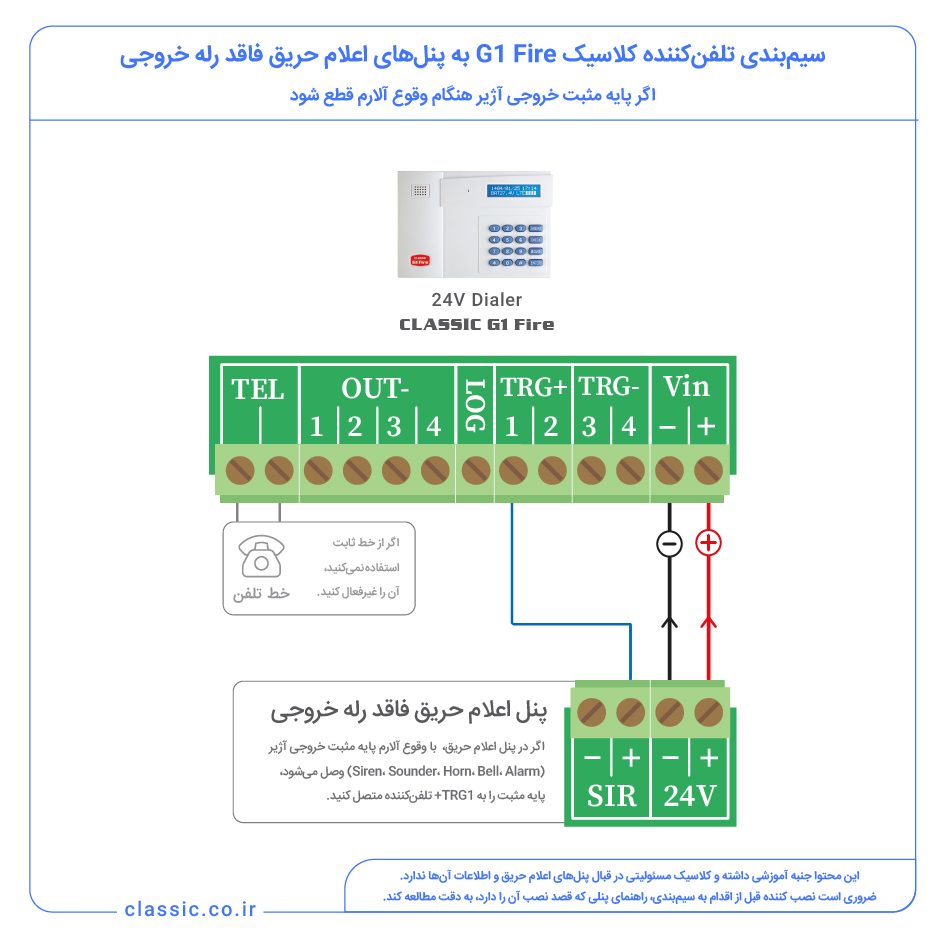

ضروری است قبل از سیمبندی دفترچه پنل به دقت مطالعه شود تا عملکرد خروجی آژیر هنگام وقوع آلارم مشخص گردد. اگر هنگام وقوع آلارم، پایه مثبت خروجی آژیر وصل شود، سیمبندی پنل به تلفنکننده G1 Fire به شکل زیر خواهد بود:

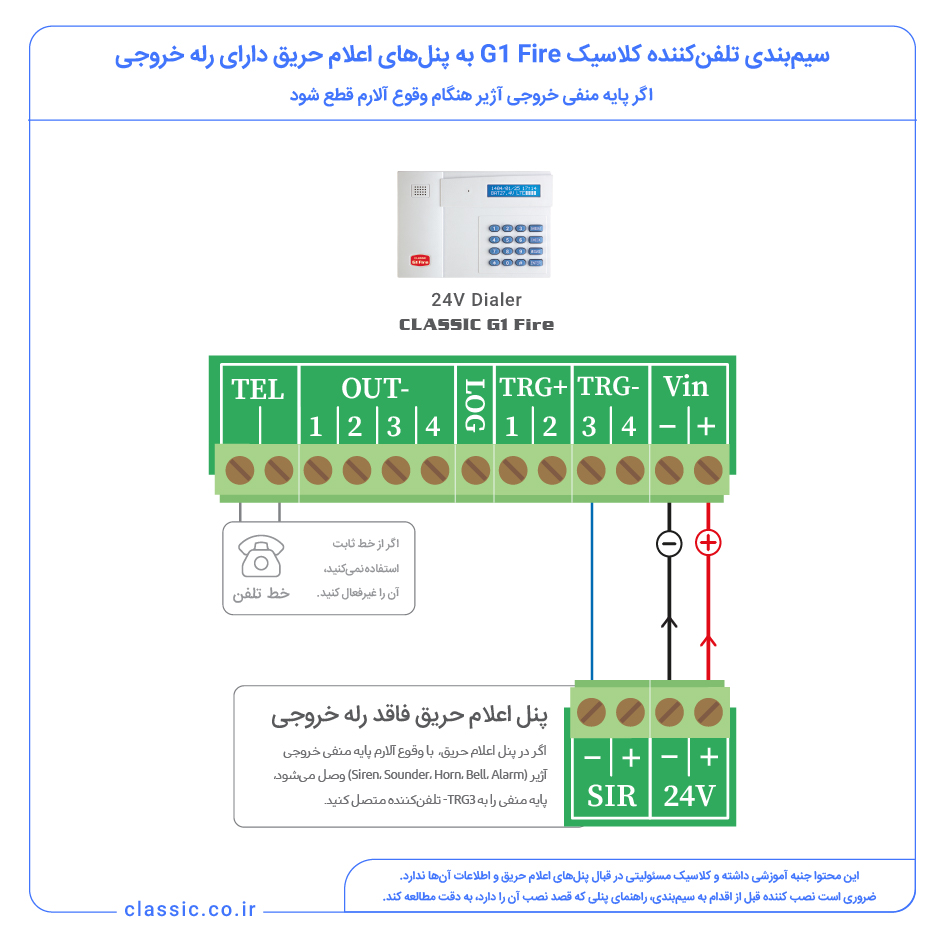

اگر هنگام وقوع آلارم، پایه منفی خروجی آژیر وصل میشود، سیمبندی به شکل زیر تغییر میکند:
بیشتر بخوانید: عملکرد ورودی های تریگر تلفنکننده G۱ Fire
نکته: در این سیمبندی، اگر پنل اعلام حریق چند خروجی آژیر دارد، توصیه میشود در صورت امکان یکی از خروجیها را به تلفنکننده اختصاص دهید و آژیر و سیرن، به خصوص آژیر بک آپ روی آن متصل نکنید تا از نویزگیری و تحریک بیمورد تلفنکننده جلوگیری شود.
اگر موازی با تلفنکننده تجهیزات دیگر نیز به پایه خروجی متصل هستند، توصیه میشود سر راه مثبت آژیرها یک دیود سری قرار دهید، تا از برگشت جریان جلوگیری کند و باعث تحریک بیمورد تلفنکننده نشود.
سیمبندی خروجیهای G1 Fire برای کنترل وسایل برقی #
در کاربردهای صنعتی میتوان از خروجیهای منفی تلفن کننده G1 Fire برای کنترل انواع وسایل برقی استفاده کرد. توصیه میشود از تلفن کننده تنها برای سیستم اعلام حریق یا کنترل وسایل برقی استفاده کنید. برای اطلاعات بیشتر از نحوه عملکرد پایه های خروجی دستگاه و شیوه سیمبندی مطلب مربوط را مطالعه کنید.
بیشتر بخوانید: خروجیهای منفی تلفنکننده G1 Fire
