راهنمای کامل دزدگیر و کنترل هوشمند X۵

0:00 46:24

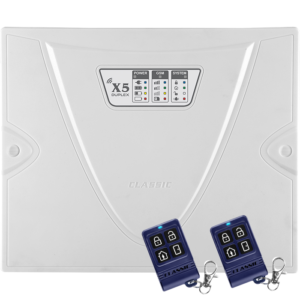

CLASSIC X5 DUPLEX دستگاه مرکزی دزدگیر و کنترل هوشمند است. در X5 بدون نیاز به نصب تلفن‌کننده جداگانه، پس از سیم‌بندی و نصب فیزیکی تجهیزات، تمامی تنظیمات از طریق اپلیکیشن بدون نیاز به اینترنت انجام می‌شوند. در این مطلب تمامی مراحل نصب و تنظیمات CLASSIC X5 DUPLEX شرح داده شده است.
ضروری است قبل از شروع نصب، راهنمای کامل با دقت خوانده شود. محتوایی که در ادامه این مطلب آمده است به صورت فایل PDF از طریق لینک بالا قابل دانلود است.

فهرست مطالب _{(روی عنوان مد نظر بزنید)}

مراحل نصب و راه‌اندازی دزدگیر X5 #

۱- در دستگاه را باز کنید و کانکتورهای بلندگوی داخلی و ترانس را از جای خود خارج کنید.

۲- ضامن‌های نگه‌دارنده را به طرف پایین فشار داده و مدار چاپی را از جای خود خارج کنید.

برخی از اجزای برد نسبت به الکتریسیته ساکن بسیار حساس هستند. ولتاژ الکتریسیته ساکن می‌تواند تا چند ده هزار ولت برسد و علیرغم وجود خازن‌ها به اجزای برد آسیب برساند. لذا توصیه می‌شود از دست زدن به روی برد، در حالت روشن یا خاموش، تا حد امکان خودداری کنید.

۳- بدنه پشتی دستگاه را با درنظرگرفتنِ جایی برای ورود سرسیم‌ها در محل مناسب نصب کنید.

دستگاه باید حدود ۳۰ سانتی‌متر از هر طرف با هرگونه شیء فاصله داشته باشد.
دستگاه باید ‌بدور از تجهیزات الکتریکی پرنویز مثل دستگاه‌های مخابراتی و منابع تغذیه سوییچینگ و غیره نصب شود.
بیشتر بخوانید: نکات انتخاب محل نصب دستگاه مرکزی

۴- کلیه تجهیزات جانبی سیم‌دار را طبق راهنمای نصب هر یک از این تجهیزات سیم‌بندی کرده و سرسیم‌ها را وارد بدنه دستگاه کنید.

حفره‌های متعددی در بدنه دستگاه برای عبور سیم تعبیه شده‌اند، توصیه می‌شود سیم برق‌شهری را از حفره جداگانه‌ای عبور دهید.
ترجیحا برای تمامی اتصالات بخصوص سنسور‌ها از سیم ۰۶ فویل دار باکیفیت استفاده کنید. همینطور از سیم‌کشی‌های طولانی بیش از ده متر بپرهیزید.

۵- برق شهر را با احتیاط به ترمینال ترانس وصل کنید.

سیم انتخابی باید مناسب برق 220VAC بوده و ضخامت کافی داشته باشد.

۶- سیم کارتی را که برای دزدگیر در نظر گرفته اید، در یک گوشی قرار دهید، پین کد و تمامی سرویس‌های فعال روی سیم کارت را غیرفعال کرده و برقراری تماس، ارسال پیامک و شارژ سیم‌کارت را در محل نصب تست کنید. سپس سیم‌کارت را روی برد دزدگیر جا بزنید. بیشتر بخوانید: نکات مربوط به سیم‌کارت

۷- برد مدار چاپی را در بدنه دستگاه جا بزنید و طبق نقشه زیر سیم ‌بندی کنید. (برای بزرگنمایی روی تصویر بزنید)

عملکرد زون‌ها به‌طور پیش‌فرض یکسان است. تنظیمهر زون در حالت مورد نیاز (۲۴ ساعته، نیمه‌فعال و…) پس از پایان مراحل نصب فیزیکی، از طریق اپلیکیشن انجام می‌شود.
از بست‌های کمربندی برای مرتب‌‌کردن و جمع‌‌کردن سیم‌ها داخل برد استفاده کنید و دقت کنید هیچ سیمی‌ نباید با برد دزدگیر در تماس باشد یا از روی برد عبور کند.
بیشتر بخوانید: رله ۱۲ ولت Relay ۰۱ Pro، چشم Classic Alpha+ V2، سیم بندی چند چشم روی یک زون

پس از تکمیل سیم‌بندی تجهیزات، کانکتور بلندگوی داخلی و سپس کانکتور ترانس را وصل کنید تا دستگاه روشن شود. هرگز دستگاه را با باتری راه‌اندازی نکنید.

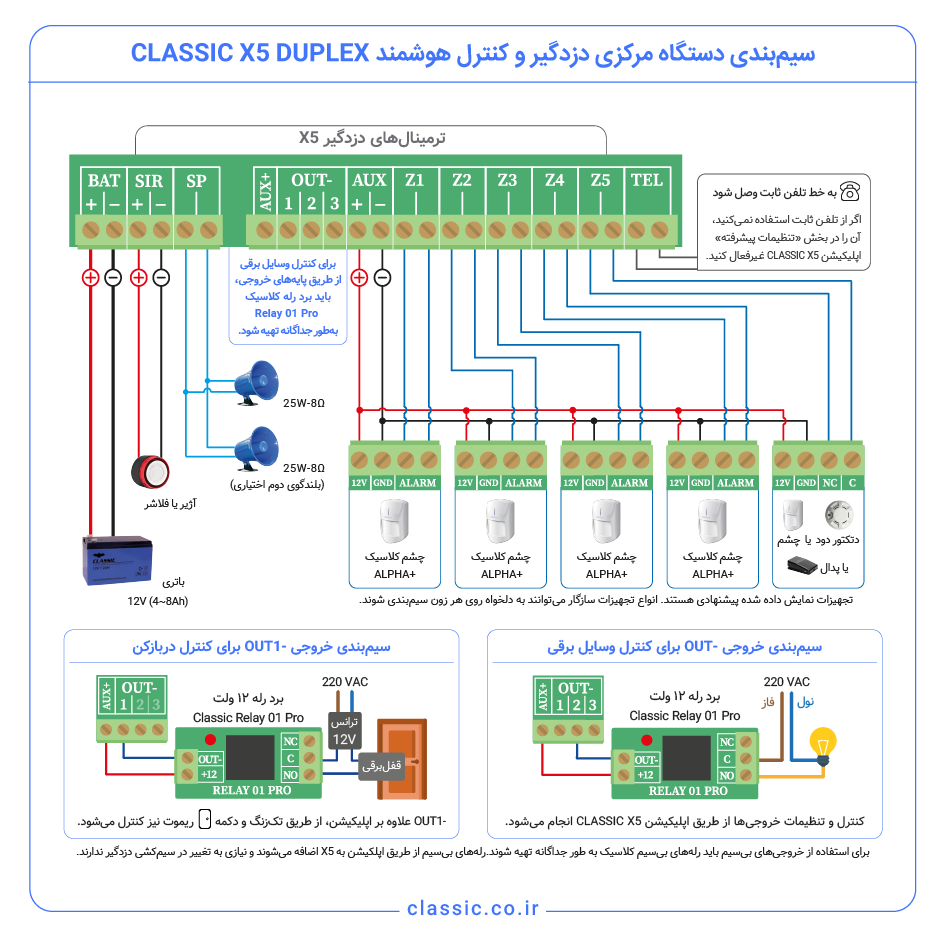

نقشه سیم بندی دزدگیر کلاسیک ایکس فایو x5

۸- چند دقیقه صبر کنید تا دستگاه پایدار شود. در نهایت چراغ POWER آبی و چراغ GSM آبی، سبز یا زرد خواهد بود. اگر چراغ GSM مدت طولانی قرمز ماند، کانکتور ترانس را قطع کرده و مرحله ۶ را با دقت بیشتری تکرار کنید.

۹- سیم‌های باتری را به ترتیـب منفی (مشکی) و سپس مثبت (قرمز) به باتری وصل کنید. رعایت نکردن این ترتیب می‌تواند به دستگاه آسیب بزند.

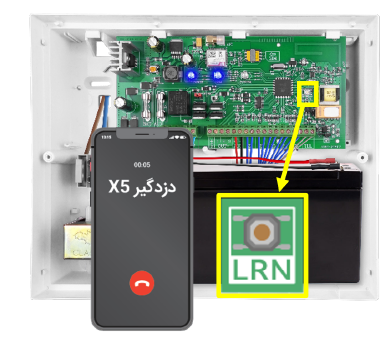

۱۰- با گوشی مدیر اصلی سیستم با سیم‌کارت دستگاه تماس بگیرید. کمی صبر کنید تا دستگاه زنگ بخورد. سپس دکمه کوچک LRN روی برد را نگه دارید تا تماس قطع شود.

در گوشی‌های دو سیم‌کارته، تماس باید با سیم کارتی باشد که ارسال پیامک نیز با همان سیم‌کارت انجام می‌شود.

۱۱- با انجام مرحله قبلی، کاربر اول برای دستگاه تعریف می‌شودو دستگاه یک پیامک تأیید، حاوی شماره سریال و ورژن دستگاه، برای کاربر اول ارسال می‌کند.

شماره شما به عنوان مدیر ذخیره شد.

V1810
Serial:123456789123456

۱۲- اگر قصد استفاده از سنسوربی‌سیم دارید، طبق راهنمای هر سنسور، آن‌ را روی X5 ست کنید تا به عنوان زون بی‌سیم تعریف شود. (توصیه می‌شود حداقلیک چشم باسیم در سیستم وجود داشته باشد.)

۱۳- درب بدنه X5 را سر جای خود قرار داده و با پیچ ببندید. دزدگیر X5 آماده انجام تنظیمات از طریق اپلیکیشن Classic X5 است. اپلیکیشن را روی گوشی کاربر اول نصب کرده و تنظیمات مورد نیاز را انجام دهید. برای انجام تنظیمات از طریق اپلیکیشن، نیازی به حضور در محل وجود ندارد و هر کجا که باشید می‌توانید تنظیمات را انجام دهید.

دانلود اپلیکیشن Classic X5

ببینید: فیلم آموزش نصب و راه اندازی اپلیکیشن برای کاربر اول

۱۴- فعالسازی ضمانت: شماره سریال ۱۵ رقمی دستگاه را به ۳۰۰۰۶۱۷۲ پیامک کنید تا ضمانت ۴۸ماهه دستگاه فعال شود. شماره سریال در پیامک تأیید مدیر اول (مرحله ۱۱) ذکر شده است و همینطور در اپلیکیشن بخش «تنظیمات دستگاه» قابل استعلام است.

تنظیمات کاربران دزدگیر X5 #

ببینید: فیلم آموزش کامل تنظیمات کاربران

تا ۱۶ کاربر می‌توانند روی دستگاه تعریف شوند.

کاربر اول از طریق تماس مستقیم با سیم کارت دستگاه به دزدگیر اضافه می‌شود. برای این کار با گوشی مدیر اصلی دزدگیر با سیم کارت دزدگیر تماس بگیرید تا دزدگیر زنگ بخورد. سپس دکمه LRN را روی برد دزدگیر X5 فشار دهید تا تماس قطع شود. سپس دزدگیر یک پیامک تایید به کاربر اول ارسال می‌کند. در این پیامک ورژن نرم‌افزار و شماره سریال X5 ذکر شده است.

شماره شما به عنوان مدیر ذخیره شد.

V1810
Serial:123456789123456

سایر کاربران توسط کاربر اول، از طریق اپلیکیشن Classic X5 منوی «تنظیمات، کاربران»، زدن دکمه «+» و وارد کردن اطلاعات، به دزدگیر اضافه می‌شوند.
هر کاربر با اضافه شدن به دزدگیر، یک پیامک تایید از سمت دزدگیر دریافت میکند. کاربر افزوده شده سپس از دزدگیر پیامک دریافت کرده و می‌توانند اپلیکیشن Classic X5 را نصب و استفاده کند.
ببینید: فیلم آموزش استفاده از اپلیکیشن برای کاربران

کاربر ۲ «نام دلخواه»
0912345678
ریموت ۲
به کلاسیک X5 اضافه شد.

در گوشی های دو سیم‌کارته دقت داشته باشید ارسال پیامک توسط اپلیکیشن، با سیم‌کارتی انجام شود که شماره آن در دزدگیر ذخیره شده است. در غیر این صورت اپلیکیشن کار نخواهد کرد.

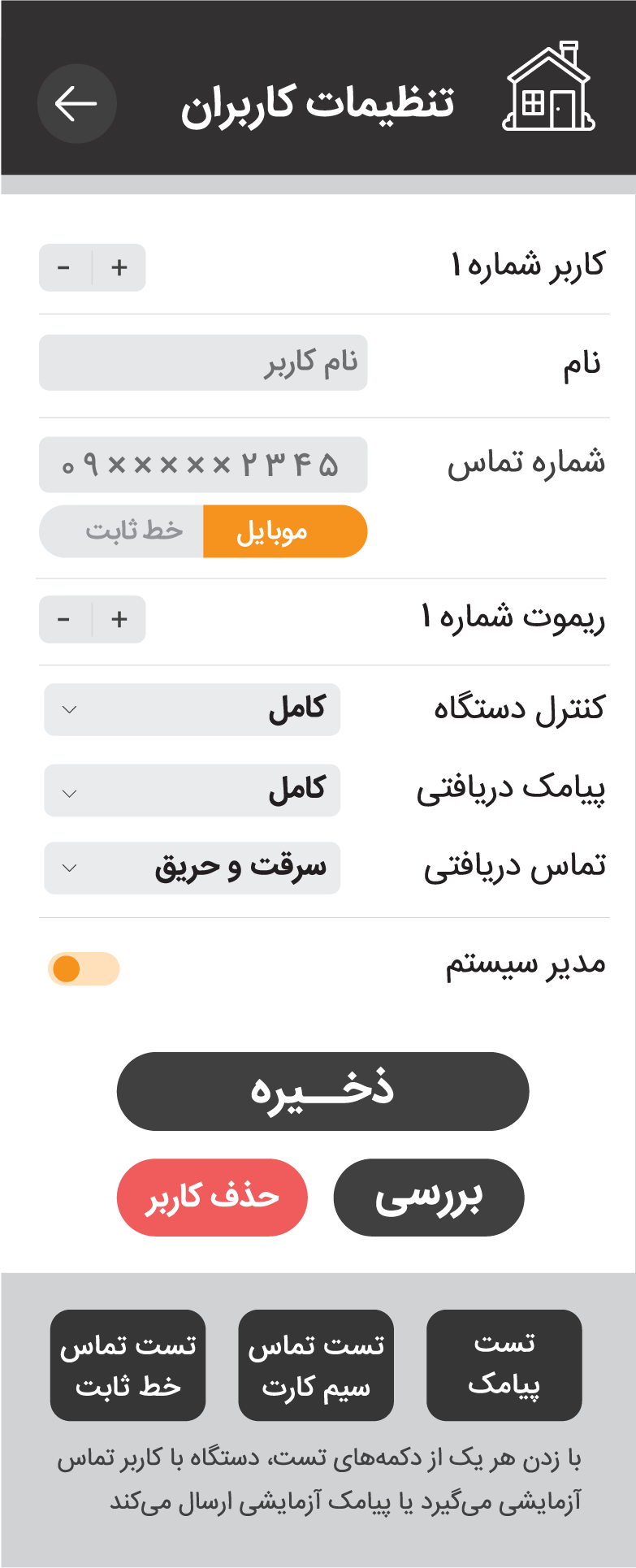

شرح تنظیمات کاربران

تنظیمات کاربران در اپلیکیشن در دزدگیر Classic X5

شماره (ID) کاربر: از طریق اپلیکیشن می‌توان کاربر شماره ۲ تا ۱۶ را به دزدگیر افزود. در صورت نیاز می‌توان تنظیمات کاربر اول را نیز در صفحه کاربر شماره (ID) ۱ تغییر داد.

نام و شماره تماس: در انتخاب نام کاربر ترجیحا از کاراکتر های خاص استفاده نکنید. شماره تماس کاربران می‌تواند شماره موبایل یا شماره خط تلفن ثابت باشد و حتما باید با اعداد انگلیسی وارد شود. در صورت انتخاب خط ثابت، باید کد شهری نیز وارد شود.

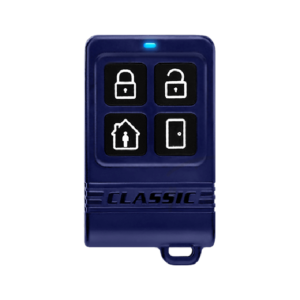

ریموت: هر یک از ریموت‌های ست شده روی دزدگیر می‌توانند به یک کاربر تخصیص داده شوند. با این کار ریموت به نام کاربر، نامگذاری شده و در پیامک ‌های مربوط به ریموت نام کاربر ذکر می‌شود.
بیشتر بخوانید: ست کردن ریموت به دزدگیر

مدیر سیستم (Admin): با فعال بودن گزینه مدیر برای کاربر، کاربر میتواند تنظیمات دزدگیر را از طریق اپلیکیشن انجام داده و آنها را تغییر دهد. همینطور مدیر سیستم پیامک‌های بیشتری از سایر کاربران دریافت می‌کند. کاربرانی که گزینه مدیر برای آنها فعال نیست، امکان استفاده از منوی تنظیمات در اپلیکیشن را نخواهند داشت.

کنترل سیستم (از طریق اپلیکیشن Classic X5):

کامل	کاربر می‌تواند دزدگیر و خروجی‌ها (وسایل برقی) را از طریق اپلیکیشن به طور کامل کنترل کند.
فقط خروجی‌ها	کاربر تنها قادر به کنترل خروجی‌ها (وسایل برقی) از طریق اپلیکیشن است و امکان کنترل دزدگیر (فعال کردن، غیرفعال‌‌کردن و…) را ندارد.
هیچ کدام	کاربر قادر به کنترل دزدگیر و خروجی‌ها از طریق اپلیکیشن نیست.

پیامک دریافتی:

کامل	کاربر تمامی گزارش‌های پیامکی سیستم را دریافت می‌کند.
اقتصادی	کاربر برخی از پیامک‌ها را (مثل پیامک‌های مربوط به ریموت‌ها) دریافت نمی‌کند.
فقط آلارم	کاربر تنها پیامک‌های هشدار آلارم را از سیستم دریافت می‌کند و باقی پیامک‌های اطلاع رسانی برای او ارسال نمی‌شود.
هیچ کدام	کاربر هیچ پیامکی از سیستم دریافت نخواهد کرد.

تماس دریافتی:

آلارم سرقت، حریق و جمر	کاربر تمامی پیام‌های صوتی آلارم سرقت، آلارم حریق و آلارم جمر (مسدود‌کننده سیگنال) را در تماس تلفنی از دزدگیر دریافت می‌کند.
فقط آلارم سرقت و حریق	کاربر تنها پیام صوتی آلارم حریق و سرقت را در تماس تلفنی از دزدگیر دریافت می‌کند.
هیچ کدام	کاربر هیچ تماس تلفنی از دزدگیر دریافت نمی‌کند.

حذف کاربر #

مدیر سیستم می‌تواند کاربران را از طریق دکمه حذف از دزدگیر حذف کند. اگر دزدگیر تنها یک مدیر داشته باشد، آن مدیر امکان حذف خود را نخواهد داشت.
توجه داشته باشید حذف کاربر، ریموت تخصیص داده شده به کاربر را غیرفعال نمی‌کند.
بیشتر بخوانید: روش حذف ریموت

تغییر مدیر اول (کاربر اول) #

مدیر اول دزدگیر قابل تغییر است. برای این کار باید کاربر دیگری به عنوان مدیر تنظیم شود تا بتوان شماره مدیر اول را تغییر داد یا او را حذف کرد.
در صورتی که سیستم تنها یک مدیر داشته باشد، آن مدیر نمیتواند شماره خود را تغییر داده یا خود را حذف کند.

زون‌های باسیم دزدگیر X5 #

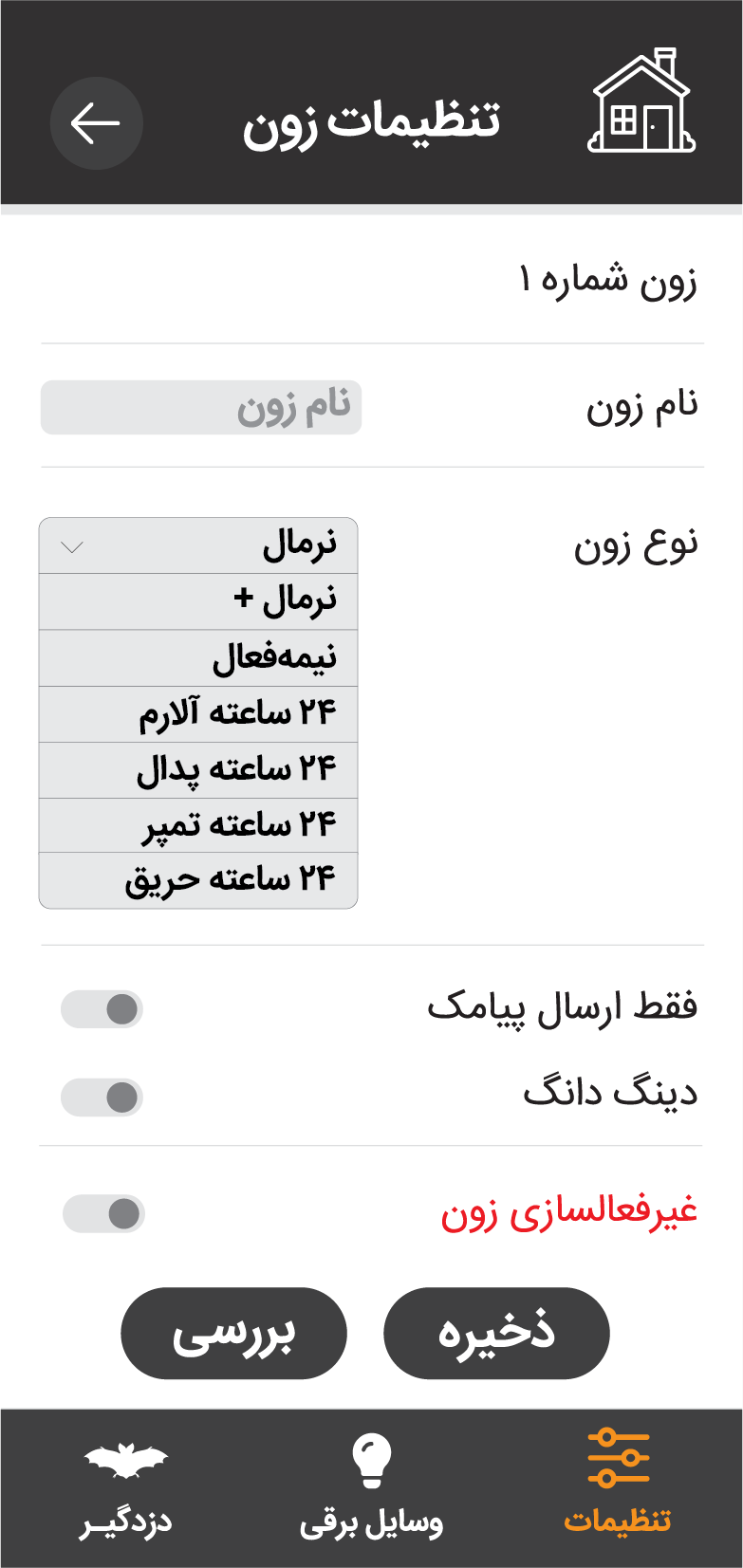

ببینید: فیلم آموزش کامل تنظیمات زون

دزدگیر CLASSIC X5 پنج ترمینال ZONE روی برد خود دارد. عملکرد این زون‌ها یکسان است و قابلیت‌های یکسانی دارند. پس از نصب و سیم بندی تجهیزات، مدیر دزدگیر می‌تواند بسته به نیاز هر زون را از طریق اپلیکیشن Classic X5 در حالت دلخواه ۲۴ ساعته، نرمال،‌ پیامک و غیره قرار دهد.

انواع حالت زون باسیم #

جدول زیر عملکرد حالات مختلف زون را پس از وقوع تحریک نشان می‌دهد:

حالت زون با‌سیم / وضعیت دزدگیر	فعال	نیمه‌فعال	غیرفعال
نرمال	آژیر + تماس تلفنی + پیامک هشدار	–	–
نرمال پلاس	آژیر + تماس تلفنی + پیامک هشدار	پیامک هشدار	–
نیمه‌فعال	آژیر + تماس تلفنی + پیامک هشدار	آژیر + تماس تلفنی + پیامک هشدار	–
۲۴ساعته آلارم (سرقت)	آژیر + تماس تلفنی + پیامک هشدار	آژیر + تماس تلفنی + پیامک هشدار	آژیر + تماس تلفنی + پیامک هشدار
۲۴ساعته حریق	آژیر + تماس تلفنی + پیامک هشدار	آژیر + تماس تلفنی + پیامک هشدار	آژیر + تماس تلفنی + پیامک هشدار
۲۴ ساعته تمپر (تشخیص وقوع و رفع تحریک)	آژیر + تماس تلفنی + پیامک هشدار	آژیر + تماس تلفنی + پیامک هشدار	آژیر + تماس تلفنی + پیامک هشدار
۲۴ساعته پدال	آژیر + تماس تلفنی + پیامک هشدار	آژیر + تماس تلفنی + پیامک هشدار	لحظه‌ای: پیامک درخواست کمک
۲۴ساعته پدال	آژیر + تماس تلفنی + پیامک هشدار	آژیر + تماس تلفنی + پیامک هشدار	۳ ثانیه: آژیر + تماس تلفنی + پیامک هشدار

زون نرمال: به طور پیش فرض تمامی زون‌های X5 روی حالت نرمال قرار دارند. زون نرمال در وضعیت نیمه‌فعال و غیرفعال سیستم، عمل نمی‌کند و تنها در وضعیت فعال حرکت در زون نرمال موجب آلارم می‌شود.

زون نرمال +: زون نرمال پلاس عملکردی مشابه زون نرمال دارد،‌با این تفاوت که در وضعیت نیمه‌فعال سیستم، هر بار حرکت در زون با ارسال یک پیامک به کاربران اطلاع داده می‌شود. این نوع می‌تواند مناسب محیط هایی مثل انبار یا پارکینگ باشد که مایلید هربار حرکت در محیط بدون آژیر کشیدن سیستم به شما در پیامک اطلاع داده شود.

زون نیمه‌فعال: حرکت در زون نیمه‌فعال در وضعیت فعال و نیمه‌فعال دزدگیر گزارش داده می‌شود و در وضعیت غیرفعال دزدگیر زون نیمه‌فعال عمل نمیکند. استفاده از این تنظیم می‌تواند مناسب یک خانه باشد که کاربر مایل است شب‌ها دزدگیر برای اتاق خواب‌ها خاموش باشد و تنها از سالن ورودی حفاظت کند.‌ در این حالت زون سالن ورودی باید در نوع نیمه‌فعال و زون اتاق خواب‌ها در نوع نرمال تنظیم شوند تا با نیمه‌فعال‌‌کردن دزدگیر، تنها از سالن ورودی حفاظت شود.

۲۴ساعته آلارم: زون‌های ۲۴ساعته مستقل از اینکه دزدگیر در چه وضعیتی باشد،‌ همیشه فعال هستند و حرکت در این زون‌ها موجب آلارم می‌شود. در هر یک از انواع زون ۲۴ساعته، متن پیامک هشدار متناسب با نوع تنظیم شده برای زون ارسال می‌شود.

۲۴ساعته حریق: اگر روی زونی دتکتور دود سیم بندی شده باشد،‌ تنظیم ۲۴ساعته حریق برای این زون مناسب خواهد بود. در این حالت با تحریک زون ضمن ارسال پیامک و به صدا درآمدن آژیر،‌ پیام صوتی آلارم حریق در تماس تلفنی برای کاربران پخش خواهد شد.

۲۴ساعته تمپر (تشخیص وقوع و رفع تحریک): حالت ۲۴ساعته تمپر برای زونی مناسب است که به پایه تمپر چشم متصل شده باشد. در این تنظیم،‌ اگر سارق، درِ چشم را به قصد ایجاد تغییر در سیم کشی چشم باز کند،‌ کاربر مطلع خواهد شد، حتی اگر دزدگیر در وضعیت غیرفعال باشد.
به علاوه در زون ۲۴ساعته تمپر، تحریک و رفع تحریک با ارسال پیامک اعلام می‌شود. برای مثال در مواردی مثل پایش دما با ترموستات، کاربر نیاز دارد علاوه بر افزایش غیرمجاز دما، از بازگشت دما به حالت عادی نیز مطلع شود. در این حالت نیاز است ترموستات به زون سیم‌بندی شده و زون در حالت ۲۴ ساعته تمپر قرار گیرد.

۲۴ساعته پدال (هوشمند): با نصب پدال یا یک شاسی روی زون،‌ می‌توان زون را در نوع ۲۴ساعته پدال تنظیم کرد. در این تنظیم اگر دزدگیر غیرفعال باشد و شاسی یا پدال کمتر از ۳ ثانیه فشرده شود،‌ دزدگیر تنها پیامک درخواست کمک به کاربران ارسال می‌کند و اگر بیش از ۳ ثانیه فشرده شود، دزدگیر علاوه بر پیامک هشدار،‌ آژیر می‌کشد و به کاربران تلفن می‌کند.

فقط ارسال پیامک

مستقل از حالتی که برای زون تنظیم شده است،‌ اگر گزینه «فقط ارسال پیامک» برای زونی روشن شود، آلارم در آن زون فقط با ارسال پیامک هشدار داده می‌شود و دزدگیر به کاربران زنگ نمی‌زند و آژیر نمی‌کشد. جدول زیر نشان میدهد اگر زون در حالت فقط پیامک تنظیم شود، با وقوع تحریک چه عملکردی خواهد داشت:

عملکرد انواع زون در حالت «فقط پیامک»
حالت زون / وضعیت دزدگیر	فعال	نیمه‌فعال	غیرفعال
نرمال	پیامک هشدار	–	–
نرمال پلاس	پیامک هشدار	پیامک هشدار	–
نیمه‌فعال	پیامک هشدار	پیامک هشدار	–
۲۴ساعته آلارم (سرقت)	پیامک هشدار	پیامک هشدار	پیامک هشدار
۲۴ساعته حریق	پیامک هشدار	پیامک هشدار	پیامک هشدار
۲۴ ساعته تمپر	پیامک هشدار	پیامک هشدار	پیامک هشدار
۲۴ساعته پدال	پیامک هشدار	پیامک هشدار	پیامک هشدار

دینگ دانگ

می‌توان برای هر زون قابلیت دینگ دانگ را روشن کرد. با روشن بودن دینگ دانگ برای زون، حرکت در محیط با پخش یک دینگ‌دانگ از بلندگوی داخلی دستگاه اعلام می‌شود. بدیهی است که دینگ دانگ در حالتی عمل می‌کند که زون غیرفعال باشد. اگر زون‌های ۲۴ساعته روی حالت دینگ‌دانگ تنظیم شده‌باشند، تحریک زون بار اول موجب وقوع آلارم می‌شود، و در دفعات بعدی دستگاه دینگ دانگ می‌زند و پیامک هشدار تحریک زون ارسال می‌کند.

دینگ دانگ از طریق فشردن همزمان دکمه‌های «خانه» و «قفل بسته» ریموت، برای زون‌هایی که دینگ دانگ برای آنها تنظیم شده است، به‌طور سراسری فعال و غیرفعال می‌شود.

تحریک انواع زون با فعال بودن «دینگ‌دانگ»
حالت زون / وضعیت دزدگیر	فعال	نیمه‌فعال	غیرفعال
نرمال	آژیر + تماس تلفنی + پیامک هشدار	پخش «دینگ دانگ»	پخش «دینگ دانگ»
نرمال پلاس	آژیر + تماس تلفنی + پیامک هشدار	پیامک هشدار	پخش «دینگ دانگ»
نیمه‌فعال	آژیر + تماس تلفنی + پیامک هشدار	آژیر + تماس تلفنی + پیامک هشدار	پخش «دینگ دانگ»

غیرفعال‌سازی زون باسیم #

با غیرفعالسازی، زون از مدار خارج می‌شود. این قابلیت برای سرویس و عیب‌یابی کاربردی است. اگر زونی غیرفعال شده باشد، بعد از هر بار فعال کردن در پیامک یادآوری می‌شود.

سنسور‌های قابل سیم‌بندی روی زون دزدگیر X5 #

چشم مادون قرمز Classic Alpha Plus با دقت بسیار بالا و مصرف توان اندک، از مناسب‌ترین سنسور‌های قابل استفاده روی زون دزدگیر است. علاوه بر چشم سایر سنسور‌ها و دکمه و پدال های اضطراری نیز می‌توانند روی زون دزدگیر X5 سیم‌بندی شوند. در سنسور مورد استفاده باید:

سنسور از خروجی NC به ترمینال زون دزدگیر متصل شود.
ولتاژ تغذیه سنسور با ولتاژ دزدگیر یکسان باشد و سنسور جریان مصرفی بالایی نداشته باشد،‌ در غیر این صورت نمی‌توان تغذیه سنسور را از دزدگیر تامین کرد و سنسور باید به طور جداگانه تغذیه شود.

با در نظر داشتن موارد بالا انواع سنسور دود، سنسور حرارت،‌ ترموستات، شوک سنسور، پدال، شاسی اضطراری و سایر تجهیزات سازگار روی پایه‌های زون قابل سیم‌بندی هستند.

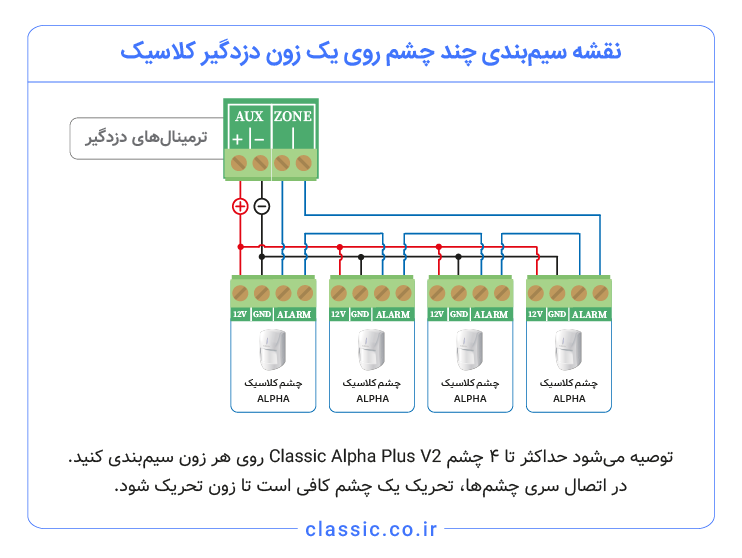

نصب چند چشم روی یک زون #

در صورت نیاز می‌توان روی یک زون تا ۴ چشم مادون قرمز Classic Alpha Plus متصل کرد. استفاده از سایر سنسور‌ها تنها در صورتی توصیه می‌شود که مجموع جریان مصرفی ماکسیمم از ترمینال AUX، توسط مجموع سنسور‌ها روی هر پنج زون، بیش از ۵۰۰ میلی آمپر نشود.

برای اتصال چند چشم روی یک زون، خروجی ALARM چشم‌ها باید روی ترمینال زون دلخواه باهم سری شوند. در این حالت با تحریک شدن تنها یکی از سنسور‌ها، زون باز می‌شود و آلارم اتفاق میوفتد، اما نمی‌توان متوجه شد که دقیقا کدام سنسور باعث آلارم شده است. از این رو در حالت کلی بهتر است روی هر زون تنها یک سنسور نصب شود. (برای بزرگنمایی روی نقشه بزنید)

زون‌های بی‌سیم دزدگیر X5 #

ببینید: فیلم آموزش کامل تنظیمات زون بی‌سیم

دزدگیر X5 ۸ زون بی‌سیم دارد. روی هر زون می‌توان یک چشم کلاسیک FOX ULTRA یا یک مگنت بی‌سیم کلاسیک PULSE ست کرد. برای ست کردن سنسور‌های بی‌سیم به حضور در محل نصب نیاز است. روش ست کردن زون بی‌سیم در برگه راهنمای نصب هر سنسور ذکر شده است. زون‌های بی‌سیم به ترتیب ست‌شدن آدرس‌دهی (شماره‌دهی) می‌شوند. پس از ست کردن زون بی‌سیم، دزدگیر در یک پیامک شماره سنسور را ارسال کرده و ست شدن آن را تایید میکند.

سنسور بی‌سیم ۱ «نام دلخواه»
به کلاسیک X5 اضافه شد.

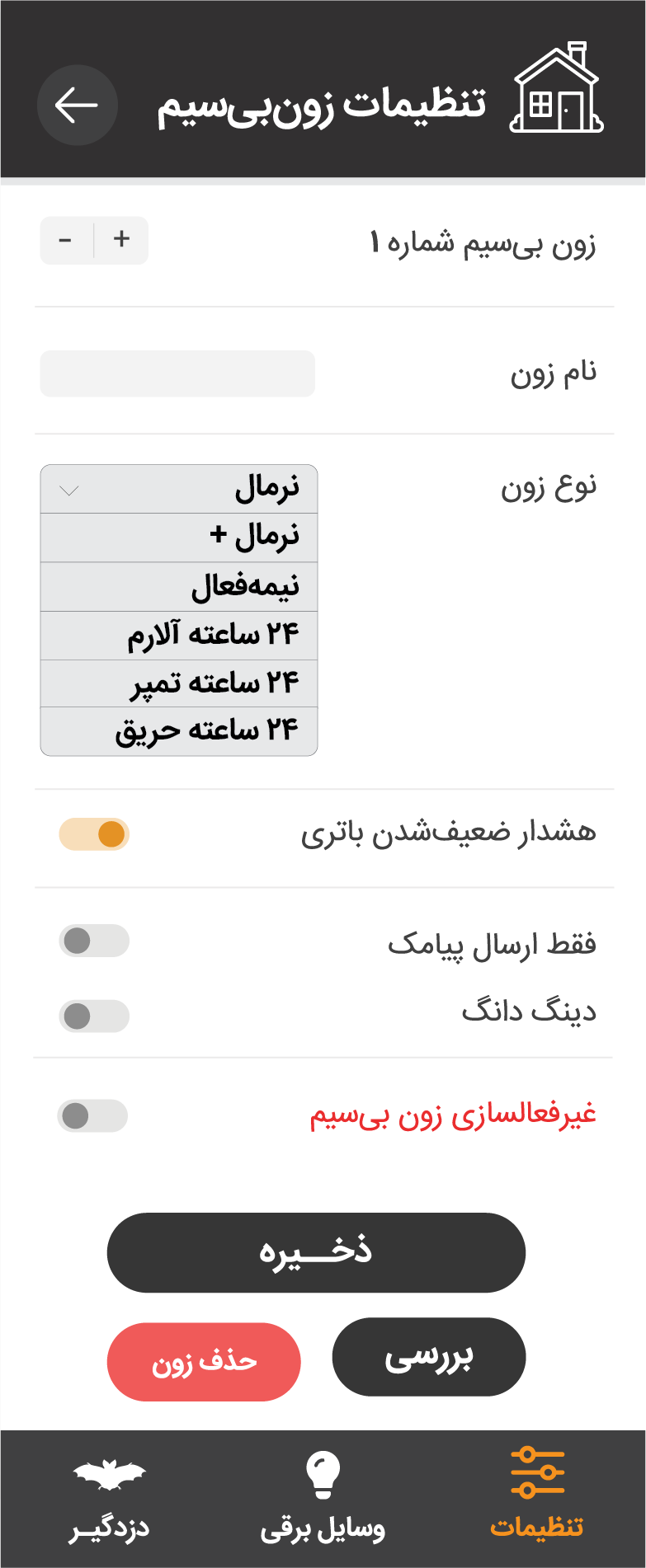

تنظیمات زون بی‌سیم #

بعد از ست‌کردن هر زون بی‌سیم، آن را در اپلیکیشن Classic X5، بخش «تنظیمات > زون‌های بی‌سیم» اضافه کرده و تنظیمات آن را انجام دهید. برای این کار ابتدا در صفحه «زون‌های بی‌سیم» روی دکمه «+» بزنید تا صفحه تنظیم زون باز شود. در این صفحه با وارد‌‌کردن شماره زون بی‌سیم در بالای صفحه می‌توان تنظیمات دلخواه را برای شماره زون بی‌سیم اعمال کرد. زون‌های بی‌سیم می‌توانند در حالات مختلفی تنظیم شوند. به طور مثال می‌توان برای پایش ۲۴ساعته ورود و خروج یک انبار، یک مگنت بی سیم روی دزدگیر ست کرد و مگنت را روی درب انبار نصب کرد. سپس با تنظیم زون بی‌سیم مگنت در «۲۴ساعته آلارم» و «فقط پیامک»، از هر بار ورود و خروج به انبار با پیامک مطلع شد.

حالت زون بی‌سیم/ وضعیت دزدگیر	فعال	نیمه‌فعال	غیرفعال
نرمال	آژیر + تماس تلفنی + پیامک هشدار	–	–
نرمال پلاس	آژیر + تماس تلفنی + پیامک هشدار	پیامک هشدار	–
نیمه‌فعال	آژیر + تماس تلفنی + پیامک هشدار	آژیر + تماس تلفنی + پیامک هشدار	–
۲۴ساعته آلارم (سرقت)	آژیر + تماس تلفنی + پیامک هشدار	آژیر + تماس تلفنی + پیامک هشدار	آژیر + تماس تلفنی + پیامک هشدار
۲۴ساعته حریق	آژیر + تماس تلفنی + پیامک هشدار	آژیر + تماس تلفنی + پیامک هشدار	آژیر + تماس تلفنی + پیامک هشدار
۲۴ ساعته تمپر	آژیر + تماس تلفنی + پیامک هشدار	آژیر + تماس تلفنی + پیامک هشدار	آژیر + تماس تلفنی + پیامک هشدار

۲۴ساعته حریق: اگر روی زونی دتکتور دود سیم بندی شده باشد،‌ تنظیم ۲۴ساعته حریق برای این زون مناسب خواهد بود. در این حالت با تحریک زون ضمن ارسال پیامک و به صدا درآمدن آژیر،‌ پیام صوتی آلارم حریق در تماس تلفنی برای کاربران پخش خواهد شد.

۲۴ساعته تمپر: نوع ۲۴ساعته تمپر برای سنسور بی‌سیمی مناسب است که احتمال باز شدن درب سنسور و درآوردن باتری آن وجود داشته باشد. عملکرد این حالت در زون ‌های بی‌سیم مشابه حالت ۲۴ ساعته آلارم است و تنها متن پیامک ارسالی متفاوت خواهد بود.

فقط ارسال پیامک

عملکرد انواع زون با فعال بودن «فقط پیامک»
حالت زون / وضعیت دزدگیر	فعال	نیمه‌فعال	غیرفعال
نرمال	پیامک هشدار	–	–
نرمال پلاس	پیامک هشدار	پیامک هشدار	–
نیمه‌فعال	پیامک هشدار	پیامک هشدار	–
۲۴ساعته آلارم (سرقت)	پیامک هشدار	پیامک هشدار	پیامک هشدار
۲۴ساعته حریق	پیامک هشدار	پیامک هشدار	پیامک هشدار
۲۴ ساعته تمپر	پیامک هشدار	پیامک هشدار	پیامک هشدار

دینگ دانگ

عملکرد انواع زون با فعال بودن «دینگ‌دانگ»
حالت زون / وضعیت دزدگیر	فعال	نیمه‌فعال	غیرفعال
نرمال	آژیر + تماس تلفنی + پیامک هشدار	پخش «دینگ دانگ»	پخش «دینگ دانگ»
نرمال پلاس	آژیر + تماس تلفنی + پیامک هشدار	پیامک هشدار	پخش «دینگ دانگ»
نیمه‌فعال	آژیر + تماس تلفنی + پیامک هشدار	آژیر + تماس تلفنی + پیامک هشدار	پخش «دینگ دانگ»

هشدار ضعیف شدن باتری سنسور بی‌سیم #

ضعیف شدن باتری سنسور‌های بی‌سیم Classic Fox Ultra و Classic Pulse می‌تواند از طریق پیامک به کاربران اطلاع داده شود تا به‌موقع نسبت به تعویض باتری اقدام کنند. توجه داشته باشید برای آگاهی از ضعیف شدن باتری سنسور‌ها، ‌سنسور حتما باید تحریک شود. پس لازم است سنسور‌های بی‌سیم به طور دوره‌ای تست شوند.

غیرفعال‌سازی زون ‌بیسیم #

با غیرفعالسازی زون، زون از مدار خارج می‌شود. این قابلیت برای سرویس و عیب‌یابی کاربردی است. اگر زونی غیرفعال شده باشد، بعد از هر بار فعال کردن در پیامک یادآوری می‌شود.

حذف زون بی‌سیم #

برای حذف زون بی‌سیم، دزدگیر باید ریست شده و به تنظیمات کارخانه برگردد و سپس در اپلیکیشن حذف شود.در صورت نیاز می‌توان زون بی‌سیم را غیرفعال کرد. بیشتر بخوانید: بازنشانی تنظیمات کارخانه.

خروجی‌های باسیم دزدگیر X5 #

دزدگیر X5 سه ترمینال خروجی منفی OUT- برای کنترل وسایل برقی دارد که سیم‌بندی و استفاده از آنها اختیاری است. برای استفاده از خروجی‌های منفی به برد رله Classic Relay 01 Pro نیاز است. پس از تکمیل سیم‌بندی، می‌توان وسایل برقی را از طریق اپلیکیشن Classic X5 روشن و خاموش کرد. خروجی OUT1- علاوه بر اپلیکیشن با ریموت و تماس با سیم‌کارت X5 نیز قابل کنترل است. علاوه بر کنترل دستی می‌وتان برای خروجی ها سناریو تعریف کرد تا به پیروی از اتفاقات دزدگیر مثل وقوع آلارم یا قطع شدن برق شهری، به طور خودکار کنترل شوند. همینطور با تعریف برنامه کنترل خودکار، میتوان خروجی را طبق برنامه هفتگی دلخواه روشن و خاموش کرد. پس از تکمیل سیم‌بندی، کنترل و تنظیمات خروجی از طریق اپلیکیشن Classic X5 انجام می‌شود.

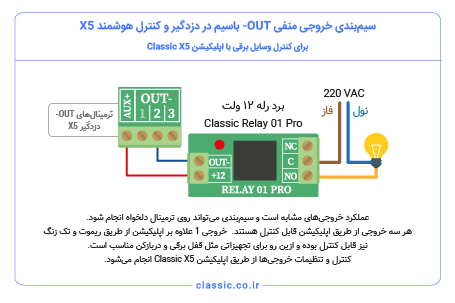

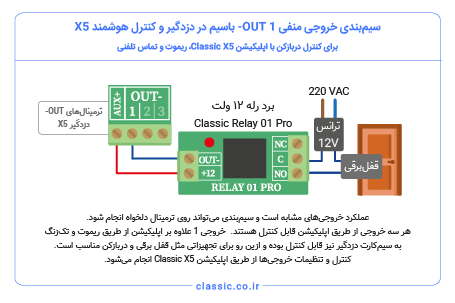

‌سیم‌بندی رله به OUT- دزدگیر X5 #

خروجی‌های دزدگیر ۱۲ ولتی هستند و تا ۵۰ میلی آمپر جریان دهی دارند. برای استفاده از خروجی‌های منفی به برد رله ۱۲ ولت Classic Relay 01 Pro نیاز است. با استفاده از این رله وسایل برقی را می‌توان کنترل کرد، که تا ۵ آمپر مصرف جریان دارند. برای وسایل برقی با جریان مصرفی بیشتر از ۵ آمپر، توصیه می‌شود از طریق این رله یک کنتاکتور را فعال کرده و وسیله برقی را به کنتاکتور متصل کنید.

آن دسته از وسایل برقی که با قطع برق خاموش شده و با وصل برق روشن می‌شوند، برای کنترل با خروجی‌های X5 مناسب اند. برای مثال، برخی از برخی از انواع کولر گازی با قطع برق خاموش می‌شوند اما با وصل برق، مجدد روشن نشده و نیاز است به طور دستی با ریموت خود کولر گازی روشن شوند. در این مورد کنترل از طریق خروجی X5 مناسب نبوده و بهتر است از تایمر خود کولر استفاده شود که معمولا از طریق ریموت کولر قابل برنامه‌ریزی است.
اگر بارهای الکتریکی سلفی، نظیر موتور کنترل می‌شوند، لازم است یک وریستور مناسب، برای حذف پارازیت موازی کنتاکت رله قرار گیرد.
در اتصال وسایل برقی به خروجی‌های X5، باید نکات ایمنی مربوط به آن وسیله برقی را رعایت کرد. برای مثال ممکن است برای کنترل دستی وسیله برقی نیاز به یک تابلو برق باشد. به علاوه فیوز‌های لازم برای کنترل وسیله برقی نیز باید در نظر گرفته شوند. همین‌طور اگر کنتاکت رله، برق ۲۲۰ ولت را کنترل می‌کند، برای جلوگیری از خطر برق‌گرفتگی، برد باید در داخل یک جعبه عایق قرار گیرد.

پس از تکمیل سیم‌بندی خروجی طبق نقشه‌های زیر، کاربرانی که دسترسی «کامل» یا «کنترل خروجی‌ها» برای آنها تنظیم شده باشد می‌توانند از طریق اپلیکیشن Classic X5 وسیله برقی متصل را کنترل کنند. (برای بزرگنمایی روی تصاویر بزنید)

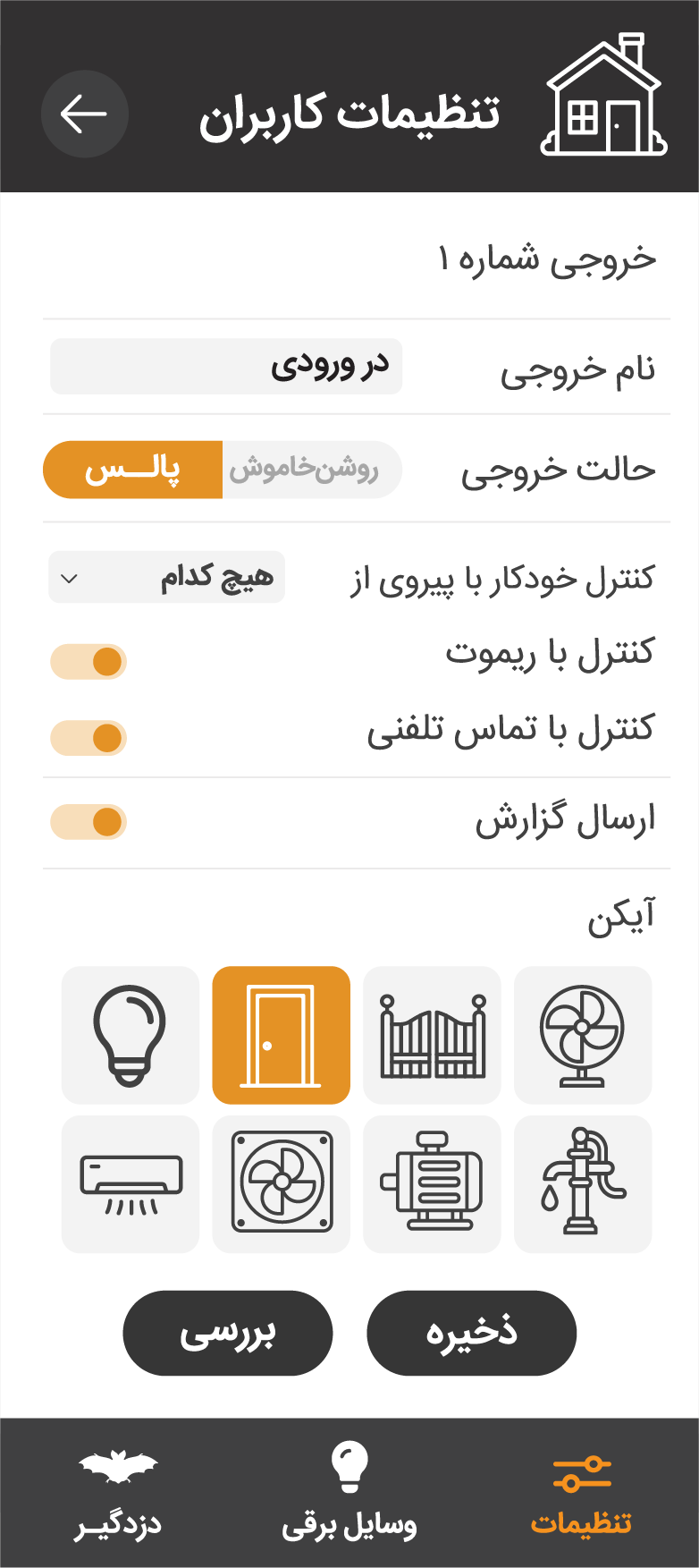

تنظیمات خروجی‌های باسیم #

ببینید: فیلم آموزش کامل تنظیمات خروجی باسیم

در صورت نیاز مدیر دزدگیر می‌تواند تنظیمات خروجی‌ها را از طریق اپلیکیشن Classic X5 تغییر دهد. برای این کار باید از طریق بخش «تنظیمات > خروجی‌ها» وارد صفحه خروجی مدنظر شد.
صفحه «تنظیمات خروجی» علاوه بر حالت مدیر (ادمین)، برای کاربر عادی نیز فعال است. کاربر دزدگیر در این صفحه می‌تواند در اپلیکیشن خود برای خروجی نام و آیکن انتخاب کند.

نام‌خروجی: برای خروجی می‌توان نام دلخواه انتخاب کرد. این نام در پیامک های مربوط به خروجی نمایش داده می‌شود.

حالت پالس: با تنظیم حالت پالس، خروجی با زدن دکمه روشن، ۱٫۵ ثانیه روشن می‌شود. این حالت مناسب کنترل تجهیزاتی مثل دربازکن است. بدیهی است در این حالت،‌ دکمه خاموش عملکردی روی خروجی نخواهد داشت.
حالت روشن‌خاموش: با تنظیم حالت روشن‌خاموش، خروجی با زدن دکمه روشن، روشن شده و با زدن دکمه خاموش، خاموش می‌شود. این حالت مناسب کنترل تجهیزاتی مثل لامپ است.

تعریف سناریو برای خروجی: خروجی‌ها علاوه بر کنترل دستی،‌ می‌توانند به پیروی از یکی از اتفاقات زیر به طور خودکار خاموش و روشن شوند:

فعال شدن سیستم
آلارم (سرقت و حریق)
قطعی برق شهری
قطعی تلفن
هشدار جمر

به عنوان مثال می‌توان روی یکی از خروجی‌ها چراغ اضطراری سیم بندی کرد و گزینه پیروی از قطعی برق را برای این خروجی تنظیم کرد. در این حالت با هر بار قطع برق، چراغ روشن شده و با وصل برق چراغ خاموش می‌شود. این تنظیم از طریق صفحه «تنظیمات خروجی» در اپلیکیشن Classic X5 انجام می‌شود. دقت کنید استفاده از این قابلیت تنها با تنظیم حالت خروجی روی «روشن‌خاموش» ممکن خواهد بود.

«چراغ اضطراری»
خاموش بدلیل وصل برق

12:24
05/09/20

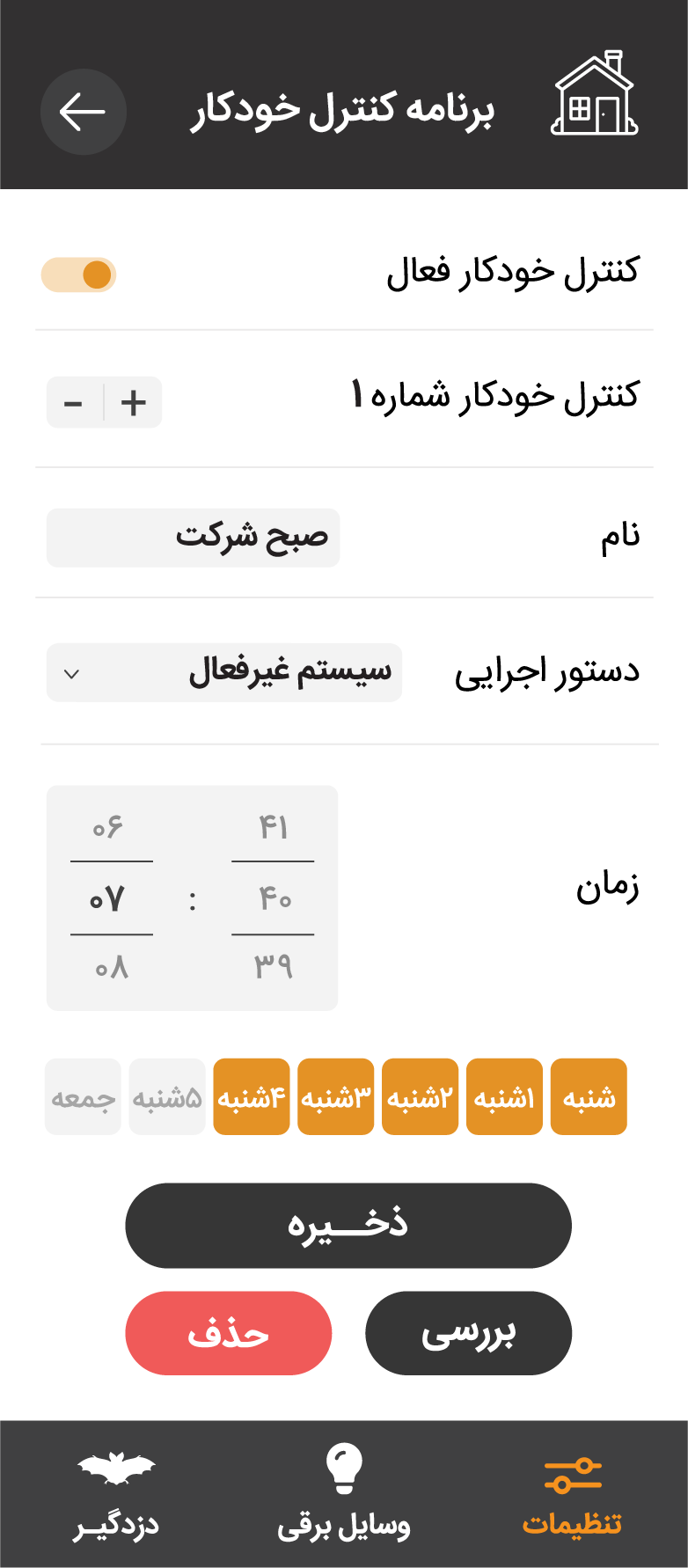

خروجی‌ها می‌توانند علاوه بر پیروی از اتفاقات، در بخش «کنترل خودکار» طبق برنامه زمانی دلخواه کاربر،‌ در ساعات مشخصی از هفته روشن یا خاموش شوند. استفاده از این قابلیت برای حالت پالس نیز ممکن است. بیشتر بخوانید: برنامه کنترل خودکار

ارسال گزارش: به طور پیش فرض خاموش و روشن شدن خروجی با پیامک به کاربران پیامک می‌شود. این قابلیت را می‌توان غیرفعال کرد.

کنترل خروجی ۱ باسیم از طریق ریموت: خروجی OUT1- میتواند علاوه بر اپلیکیشن از طریق دکمه «درب» در ریموت‌های ست شده روی دزدگیر نیز کنترل شود. اگر خروجی در حالت لحظه ای قرار گرفته باشد با هر بار زدن دکمه ریموت به مدت ۱٫۵ ثانیه روشن می‌شود. اگر خروجی در حالت روشن‌خاموش قرار گرفته باشد با هر زدن دکمه ریموت، خروجی تغییر حالت می‌دهد. مدیر دزدگیر می‌تواند این قابلیت را در بخش تنظیمات خروجی اپلیکیشن غیر فعال کند.

کنترل خروجی ۱ باسیم از طریق تماس تلفنی: کاربرانی که دسترسی «کنترل کامل» یا «کنترل خروجی‌ها» را دارند می‌توانند خروجی OUT1- را علاوه بر اپلیکیشن از طریق تک زنگ به سیم‌کارت دزدگیر X5 نیز کنترل کنند. اگر خروجی در حالت لحظه ای قرار گرفته باشد با هر بار تک زنگ به مدت ۱٫۵ ثانیه روشن می‌شود. اگر خروجی در حالت روشن‌خاموش قرار گرفته باشد با هر بار تک‌زنگ خروجی تغییر حالت می‌دهد. مدیر دزدگیر می‌تواند این قابلیت را در بخش تنظیمات خروجی اپلیکیشن غیر فعال کند.

خروجی‌های بی‌سیم #

دزدگیر X5 دارای ۸ خروجی بی‌سیم است و میتواند تا ۸ وسیله‌برقی را بدون نیاز به سیم کشی به پنل دزدگیر، کنترل کند. برای این‌کار‌ به رله‌های بی‌سیم کلاسیک احتیاج است که باید به طور جداگانه تهیه شوند. وسیله برقی به رله‌ بی‌سیم، سیم‌بندی شده و با فرمان ارسالی از سمت دزدگیر به رله، خاموش یا روشن می‌شود. تنظیم و سیم‌بندی خروجی‌بیسیم در دزدگیر X5، بر اساس راهنمای نصب رله‌ بی‌سیم تهیه شده قابل انجام است.

دورله‌های بی‌سیم کلاسیک #

ببینید: فیلم آموزش نصب و تنظیم دورله بی‌سیم

دورله‌ بی‌سیم کلاسیک در دو مدل ۱۲ و ۲۲۰ ولت، شامل دو عدد رله مستقل از هم است که هر یک می‌توانند به عنوان یک خروجی بی‌سیم جداگانه روی دزدگیر X5 تعریف شده و از طریق اپلیکیشن Classic X5 کنترل شوند.
دو رله‌ بی‌سیم کلاسیک می‌تواند مستقل از دزدگیر X5 از طریق ریموت‌های Classic Gigacode و Classic Teracode خاموش روشن شده و هم چنین به پیروی از سنسور‌های بی‌سیم Classic Pulse و Classic Fox Ultra فعال شود. جزییات بیشتر از نصب و استفاده در راهنمای نصب همراه هر محصول به طور کامل شرح داده شده است.

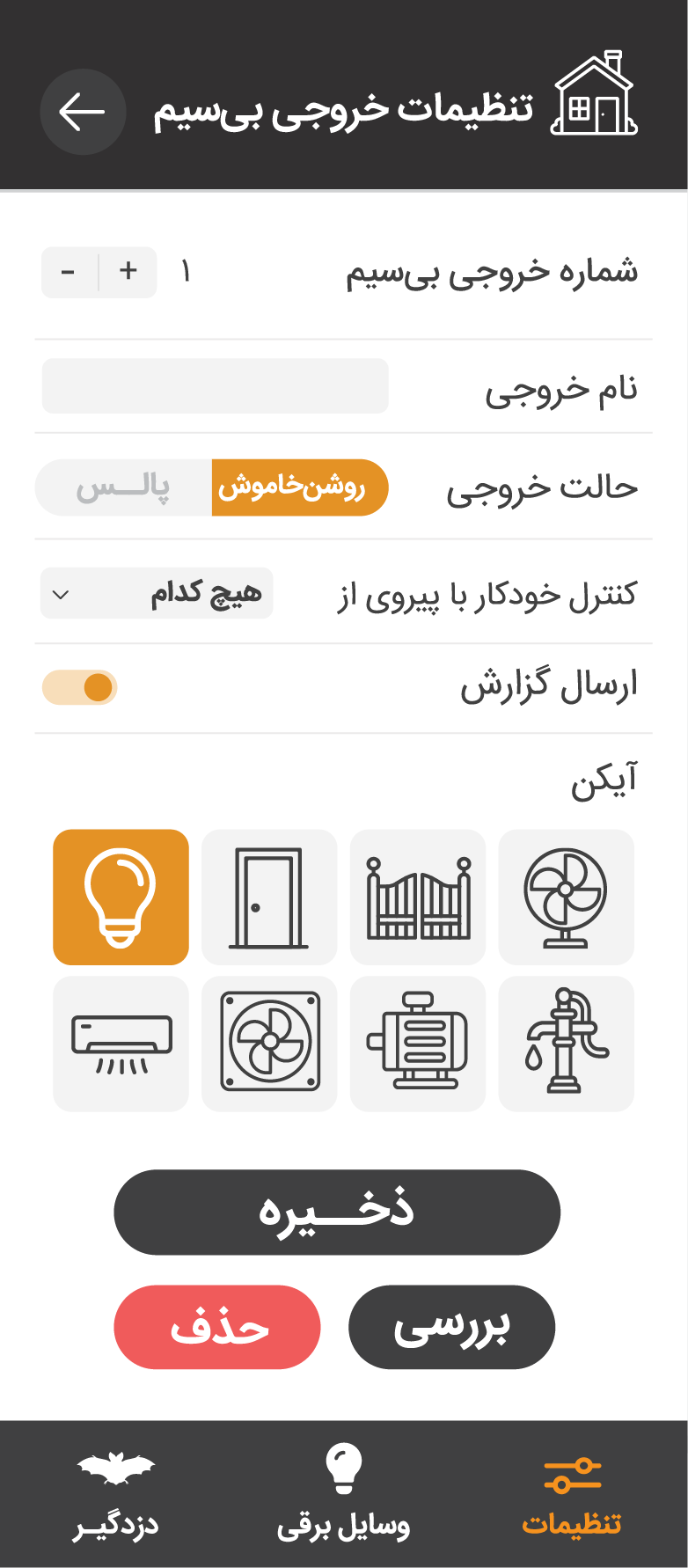

تنظیم خروجی ‌بی‌سیم #

برای ست‌‌کردن دزدگیر روی رله بی‌سیم، نیازی به حضور در محل نصب پنل دزدگیر X5 نیست، تنها کافیست پنل X5 و رله بی‌سیم در فاصله مناسب از هم برای آنتن دهی قرار داشته باشند. برای این کار طبق مراحل زیر عمل کنید:

۱- تغذیه رله ‌بی‌سیم را طبق راهنمای نصب رله بی‌سیم، متصل کنید.

۲- با گوشی مدیر دزدگیر، در اپلیکیشن X5 وارد بخش «تنظیمات > خروجی بی‌سیم» شوید.

۳- در صفحه تنظیم خروجی بی‌سیم، نام دلخواه و حالت خروجی را وارد کنید.
دقت کنید حالت خروجی‌ بی‌سیم براساس تنظیم رله بی‌سیم تعیین می‌شود و از طریق اپلیکیشن X5 قابل تغییر نیست. لذا حالت خروجی بی‌سیم را در اپلیکیشن، بر اساس رله بی‌سیم تنظیم کنید.

۴- پس از انجام تنظیمات دکمه «ذخیره» در پایین صفحه را بزنید تا تنظیمات به دزدگیر X5 ارسال شود.

۵- دستگاه پس از دریافت تنظیمات، یک بوق میزند و به مدت حدود ۵ ثانیه چراغ SYSTEM به رنگ زرد چشمک زن روشن می‌شود. در این مدت فرصت دارید دکمه LRN را روی رله بی‌سیم فشار دهید.

۶- پس از اتمام ۵ ثانیه دزدگیر در پیامکی افزوده شدن خروجی‌ بی‌سیم را تایید می‌کند. در این پیامک نام و شماره خروجی بی‌سیم ذکر می‌شود.

پس از ست کردن، از طریق صفحه «کنترل وسایل برقی» ‌عملکرد رله را امتحان کنید. با زدن دکمه «روشن» در این صفحه، پس از مدتی باید چراغ رله روشن شود. اگر رله از طریق اپلیکیشن فعال نشد، به صفحه تنظیمات انجام شده در اپلیکیشن برگردید و مجدد دکمه ذخیره را بزنید و مراحل ست کردن را تکرار کنید.
پس از اینکه X5 رو رله ست شد و عملکرد رله را تست کردید، وسیله برقی را طبق راهنمای نصب رله، سیم بندی کنید.

پس از تکمیل مراحل ست کردن و سیم‌بندی، کاربرانی که دسترسی «کامل» یا «کنترل خروجی‌ها» برای آنها تنظیم شده باشد می‌توانند از طریق اپلیکیشن Classic X5 صفحه «کنترل وسایل برقی»، وسیله برقی متصل به رله را روشن یا خاموش کنند. برای این کار باید شماره خروجی بی‌سیم در اختیار کاربر قرار داده شود تا خروجی را در اپلیکیشن بخش « تنظیمات > خروجی‌های بی‌سیم» اضافه کند.

تعریف سناریو برای خروجی بی‌سیم: خروجی‌ها علاوه بر کنترل دستی،‌ می‌توانند به پیروی از یکی از اتفاقات زیر به طور خودکار خاموش و روشن شوند:

فعال شدن سیستم
آلارم (سرقت و حریق)
قطعی برق شهری
قطعی تلفن
هشدار جمر

«چراغ اضطراری»
خاموش بدلیل وصل برق

12:24
05/09/20

حذف خروجی ‌بی‌سیم #

برای حذف خروجی بی‌سیم، ابتدا باید حافظه رله، طبق راهنمای مربوط به همان رله، ریست شود و سپس خروجی بیسیم در اپلیکیشن بخش «تنظیمات > خروجی‌های بی‌سیم» حذف شود.

برنامه کنترل خودکار در دزدگیر X5 #

ببینید: فیلم آموزش تنظیم برنامه کنترل خودکار

دزدگیر و وسایل برقی می‌توانند طبق برنامه زمانی دلخواه کاربر در هفته به طور خودکار کنترل شوند. مدیر دزدگیر می‌تواند تا ۸ برنامه کنترل خودکار از طریق اپلیکیشن Classic X5 «تنظیمات > کنترل خودکار» روی دزدگیر تنظیم کند. هر یک از این برنامه‌ها می‌تواند به دلخواه یکی از اقدامات زیر را انجام دهد:

فعال، غیرفعال یا نیمه‌فعال‌‌کردن دستگاه
خاموش یا روشن‌‌کردن خروجی‌ها
ارسال پیامک وضعیت سیستم

برای مثال یک برنامه کنترل خودکار می‌تواند روزهای شنبه تا چهارشنبه ساعت هفت و ده دقیقه صبح، دزدگیر یک شرکت را قبل از ورود کارمندان غیرفعال کند یا وضعیت دزدگیر یک خانه، هر روز کاری صبح‌ها پس از خروج ساکنین به کاربران پیامک شود و با برنامه دیگری، چراغ‌های یک شرکت عصر‌های آخر هفته روشن شود. دزدگیر X5 انجام هر یک از برنامه‌های خودکار را در پیامک گزارش می‌دهد.

خودکار ۱: صبح شرکت
دزدگیر فعال

07:40
05/09/21

برای خروجی‌ها می‌توان علاوه بر برنامه کنترل خودکار هفتگی، سناریو نیز تنظیم کرد. خروجی‌ها (وسایل برقی) می‌توانند طبق سناریو دلخواه، به پیروی از فعال شدن دزدگیر، وقوع آلارم، قطعی برق و غیره به طور خودکار کنترل شوند. بیشتر بخوانید: تنظیمات خروجی‌های باسیم | تنظیمات خروجی‌های بی‌سیم

پیام‌های صوتی #

ببینید: فیلم آموزش ضبط پیام صوتی

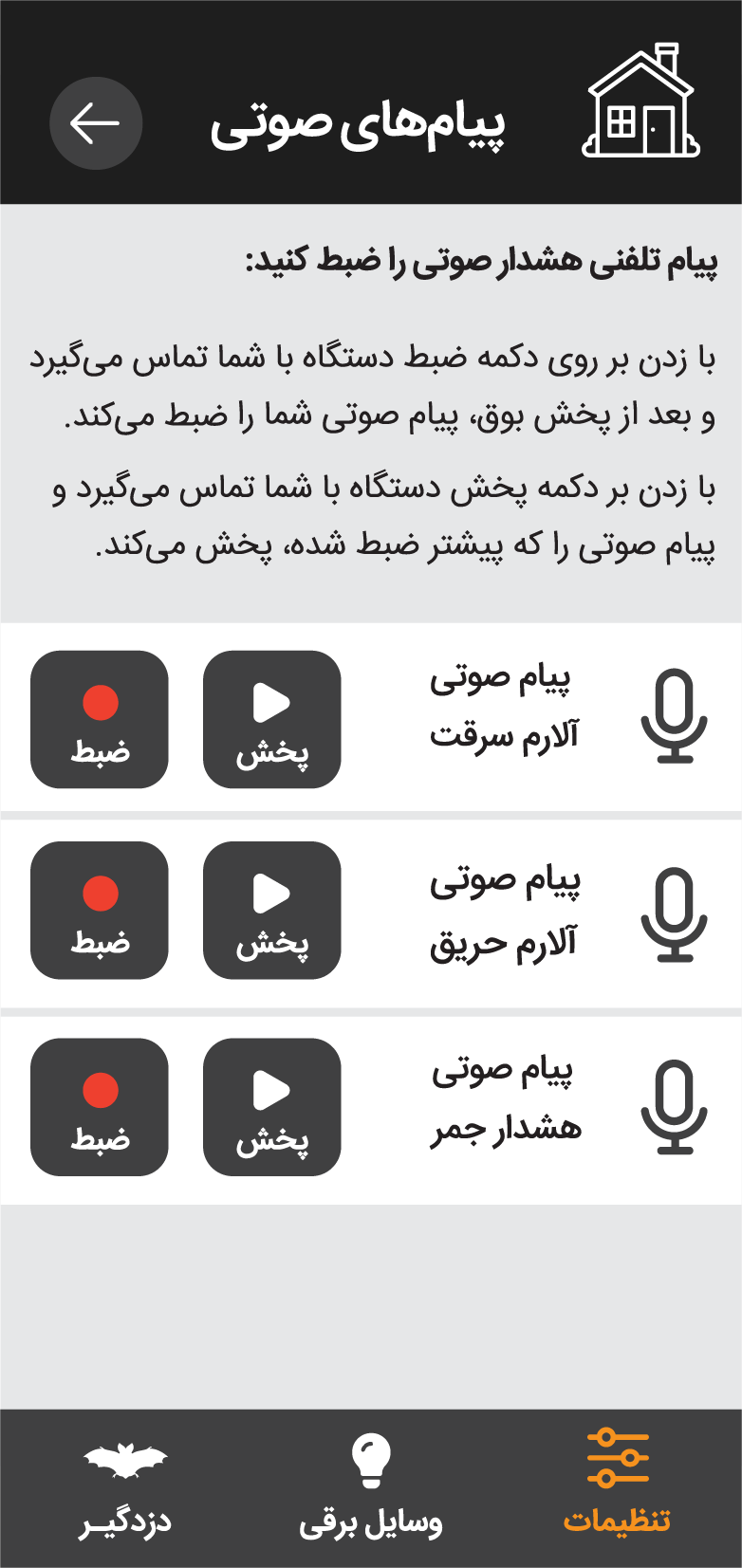

دستگاه سه پیام صوتی قابل ضبط دارد. هر یک از این پیام‌های صوتی متناسب با آلارم، در تماس تلفنی هشدار پخش می‌شوند.

پیام صوتی آلارم سرقت
پیام صوتی آلارم حریق
پیام صوتی هشدار جمر

ضبط پیام صوتی از طریق اپلیکیشن انجام می‌شود،‌ با زدن روی دکمه ضبط، دزدگیر با کاربر تماس میگیرد و کاربر پشت تلفن،‌ پیام صوتی را در ۱۵ ثانیه ضبط می‌کند.

با زدن روی دکمه پخش نیز دستگاه با کاربر تماس گرفته و آخرین پیام صوتی ضبط شده را در تماس تلفنی پخش می‌کند.

پیام صوتی آلارم حریق، تنها هنگام آلارم زون ۲۴ حریق پخش می‌شود. برای سایر زون‌ها در تماس تلفنی هشدار، پیام صوتی آلارم سرقت پخش می‌شود. بیشتر بخوانید: انواع حالت زون باسیم | انواع حالت زون بی‌سیم

تنظیمات عمومی و پیشرفته #

ببینید: فیلم آموزش تنظیمات عمومی و پیشرفته

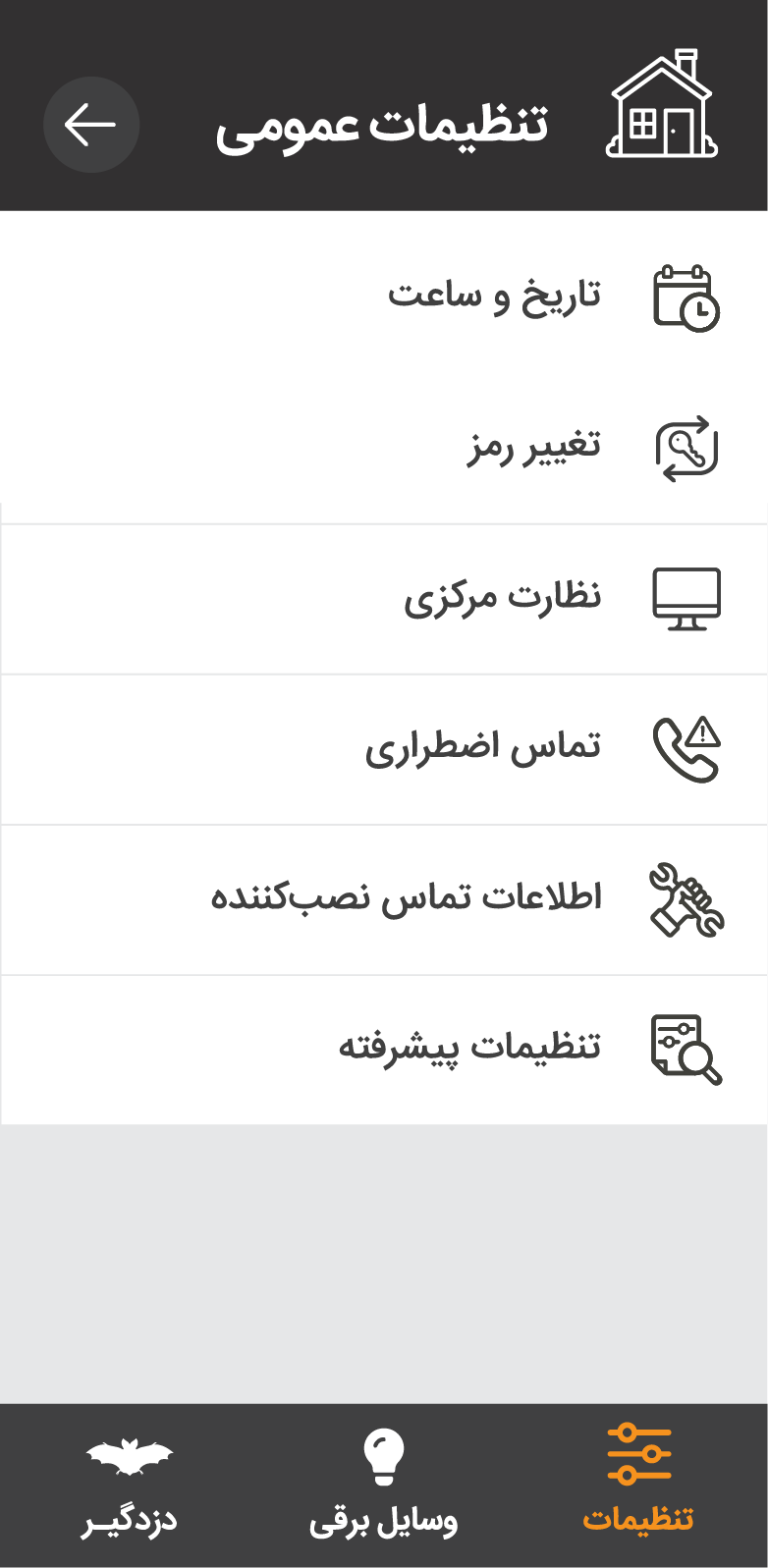

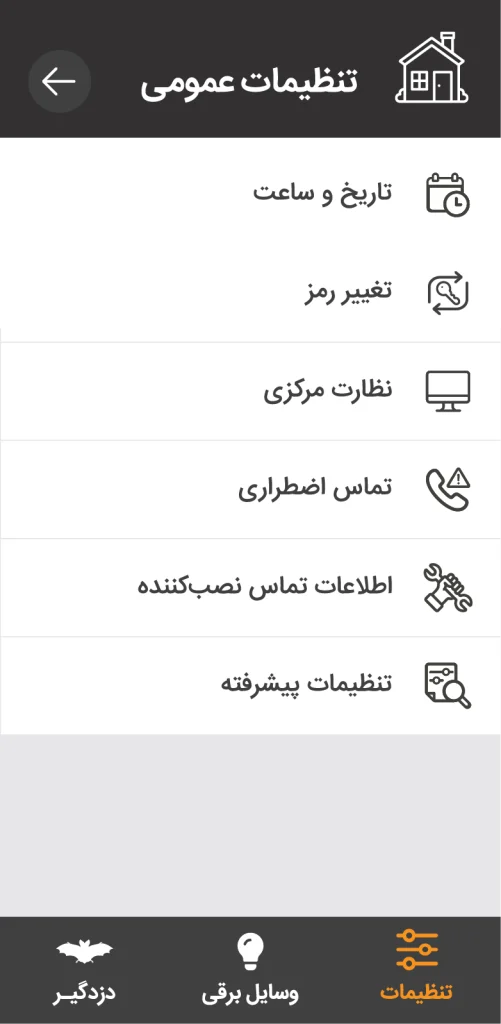

تاریخ و ساعت: ساعت و تاریخ دزدگیر حین راه اندازی، به طور خودکار تنظیم می‌شوند. در صورت نیاز در بخش تنظیم تاریخ و ساعت به طور دستی ساعت را تنظیم کنید. تمامی برنامه‌های کنترل خودکار و ساعت درج شده در پیامک‌های لاگ بر اساس ساعت تنظیم شده انجام می‌شوند.

تغییر رمز: رمز پیش فرض دستگاه «۱۲۳۴» است. از این رمز برای کار با اپلیکیشن استفاده می‌شود. در صورت تغییر رمز،‌ رمز جدید باید به تمامی کاربرانی که از اپلیکیشن استفاده می‌کنند، ‌اطلاع داده شود. اگر رمز فراموش شده باشد،‌ تنها راه بازیابی رمز پیش فرض،‌ ریست و بازگرداندن دزدگیر به تنظیمات کارخانه است. لذا در صورت تغییر رمز،‌ در حفظ رمز جدید کوشا باشید.

تماس اضطراری: با هر بار وقوع آلارم، دزدگیر به کاربرانی که دریافت تماس برای آن‌ها فعال است، زنگ میزند. با تنظیم شماره تماس اضطراری، دزدگیر قبل از برقراری تماس با کاربران،‌ ابتدا با این شماره تماس خواهد گرفت.

اطلاعات تماس نصب کننده: دزدگیر می‌تواند شماره تماس و نام نصب کننده را در خود ذخیره کند تا در مواقع لزوم برای سرویس و… شماره کارشناس در دسترس کاربر باشد. این اطلاعات در پیامک پایان آژیر هشدار نیز ذکر می‌شود.

تنظیمات پیشرفته #

هشدار قطع شدن سیم بلندگوی خارجی: اگر اتصال بلند گوی خارجی دستگاه قطع شود، دزدگیر در پیامک به کاربر اطلاع میدهد. اگر قطع بودن ادامه پیدا کند،‌ دستگاه در هربار فعال شدن در پیامک به کاربر اعلام می‌کند.

تک آژیر: تک آژیر صدایی است که دزدگیر در هر بار تغییر وضعیت پخش می‌کند. تغییر وضعیت دزدگیر به معنای فعال، نیمه‌فعال یا غیرفعال شدن دزدگیر است. این صدا می‌تواند در سه سطح زیر تنظیم شود:

بلندگوی داخلی
بلندگوی داخلی و سیرن
بلندگوی داخلی،‌ سیرن و بلندگوی خارجی

برای محیط‌های کوچک مثل یک اتاق یا یک سالن،‌ تنها بلندگوی داخلی کافیست، به همین ترتیب برای محیط‌های بزرگتر می‌توان تک آژیر را روی سیرن و بلندگوی خارجی نیز تنظیم کرد. دقت داشته باشید تک آژیر ارتباطی به آژیر هشدار دزدگیر ندارد. آژیر هشدار (آلارم) دزدگیر همواره از طریق سیرن و بلندگوی خارجی پخش می‌شود.

مدت زمات آژیر هشدار (آلارم): آژیر هشدار دستگاه هنگام وقوع آلارم،‌ به طور پیش فرض تا دو دقیقه ادامه دارد. در صورت نیاز می‌توان این زمان را تا ۷ دقیقه افزایش داد.

حفاظت دما: اگر دمای روی برد هنگام آلارم از حد مجاز بیشتر شود، آژیر صوتی دزدگیر (سیرن و بلندگوی خارجی) متوقف می‌شود. می‌توان این قابلیت را از طریق اپلیکیشن غیرفعال کرد.

هشدار جمر: وجود دستگاه مسدود کننده سیگنال (Signal Jammer) در محیط باعث میشود ارتباط سیم‌کارت با شبکه موبایل مختل شود. هرگاه دزدگیر وجود جمر را در محیط تشخیص دهد، با تماس تلفنی از طریق خط تلفن ثابت و پخش پیام صوتی هشدار جمر به کاربران اطلاع می‌دهد.

انتقال پیامک‌های دریافتی: دزدگیر به طور پیش فرض، پیامک‌هایی را که از شماره‌های متفرقه دریافت می‌کند، تا پنج پیامک در هر دوره غیرفعال بودن دزدگیر،‌ به مدیر اصلی سیستم پیامک می‌کند. این قابلیت را می‌توان در بخش تنظیمات پیشرفته خاموش کرد.

زبان پیامک‌های ارسالی: پیامک‌های ارسالی دزدگیر به طور پیش فرض به زبان فارسی هستند. در صورت نیاز می‌توان در بخش تنظیمات پیشرفته زبان پیامک‌های ارسالی را به انگلیسی تغییر داد. دقت کنید تغییر زبان پیامک، با تغییر زبان اپلیکیشن متفاوت است. برای تغییر زبان اپلیکیشن باید به بخش تنظیمات اپلیکیشن مراجعه کنید. بیشتر بخوانید: تنظیمات اپلیکیشن

تقویم: تقویم دستگاه به طور پیش فرض هجری شمسی است. در صورت نیاز و تمایل می‌توانید در بخش تنظیمات پیشرفته تقویم دستگاه را به میلادی تغییر دهید. این تقویم در پیامک‌های لاگ استفاده می‌شود.

خط تلفن ثابت #

دستگاه هنگام آژیر از طریق سیم‌کارت با کاربران تماس میگیرد و اگر کاربری پاسخ نداد یا به هر دلیلی دزدگیر موفق به برقراری تماس نشد، از طریق خط ثابت تماس را پیگیری می‌کند. در صورت نیاز می‌توان از طریق تنظیمات پیشرفته «تماس با خط تلفن ثابت» را غیرفعال کرد تا تماس از طریق خط ثابت انجام نشود.

اگر به طور کلی از تلفن شهری استفاده نمی‌شود و خط تلفن ثابت به دستگاه متصل نشده است، حتما خط تلفن ثابت را در بخش تنظیمات پیشرفته غیرفعال کنید تا عملکرد دستگاه حین وقوع آلارم سریع تر باشد.

هشدار قطع تلفن ثابت: قطع و وصل شدن خط تلفن ثابت از طریق پیامک به کاربران اطلاع داده می‌شود. می‌توان این قابلیت را در اپلیکیشن غیرفعال کرد. همین طور به‌طور فیزیکی با برداشتن جامپر TEL DET از روی برد، می‌توان این قابلیت را به طور فیزیکی غیرفعال کرد.

اطلاعات دستگاه در اپلیکیشن #

ببینید: فیلم آموزش تنظیم اطلاعات دستگاه در اپلیکیشن

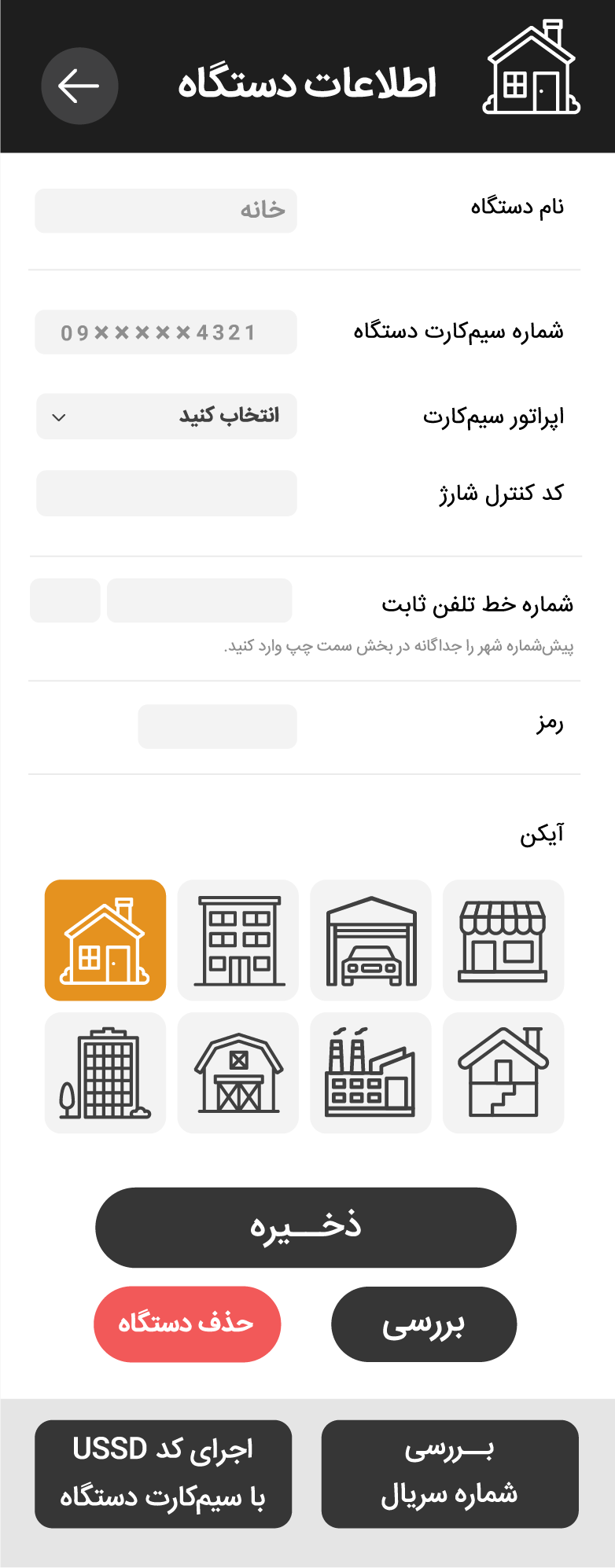

کاربر و مدیر دزدگیر می‌توانند در اپلیکیشن Classic X5 «تنظیمات > اطلاعات دستگاه» اطلاعات X5 را که قبلا ذخیره کرده اند، تغییر داده یا تکمیل کنند. اگر رمز یا سیم‌کارت دزدگیر تغییر داده شده باشد، حتما باید در این قسمت این موارد را اصلاح کرد. ارتباط اپلیکیشن با دزدگیر X5 از طریق شماره سیم‌کارت و رمز دزدگیر X5 انجام می‌شود و اگر به اشتباه وارد شده باشند اپلیکیشن کار نمیکند.

شماره سیم کارت حتما باید به انگلیسی وارد شود. اگر از خط تلفن ثابت نیز استفاده میشود، شماره آن نیز باید به انگلیسی وارد شود. همینطور دقت کنید که کد شهری تلفن خط ثابت، حتما در فیلد جداگانه سمت چپ باشد.

با زدن روی دکمه حذف،‌ دستگاه از اپلیکیشن شما حذف می‌شود. این کار تغییری در تنظیمات انجام شده در دزدگیر ایجاد نمیکند و تنها دزدگیر در اپلیکیشن شما نمایش داده نخواهد شد.

شماره سریال دزدگیر X5 #

شماره سریال دستگاه در پیامک تایید کاربر اول ذکر می‌شود. همینطور مدیر دزدگیر می‌تواند در اپلیکیشن Classic X5 «تنظیمات > اطلاعات دستگاه» با زدن دکمه «بررسی شماره سریال» شماره سریال دزدگیر X5 را در پیامک دریافت کند.

اجرای کد USSD با سیم‌کارت X5 #

مدیر دزدگیر می‌تواند در اپلیکیشن Classic X5 «تنظیمات > اطلاعات دستگاه» بدون نیاز به خارج کردن سیم کارت، کد‌های دستوری USSD مختلف را با سیم کارت X5 اجرا کند. دقت کنید تنها کدهای USSD تک مرحله‌ای از این طریق قابل اجرا هستند.

تنظیمات اپلیکیشن X5 #

ببینید: فیلم آموزش تنظیمات اپلیکیشن

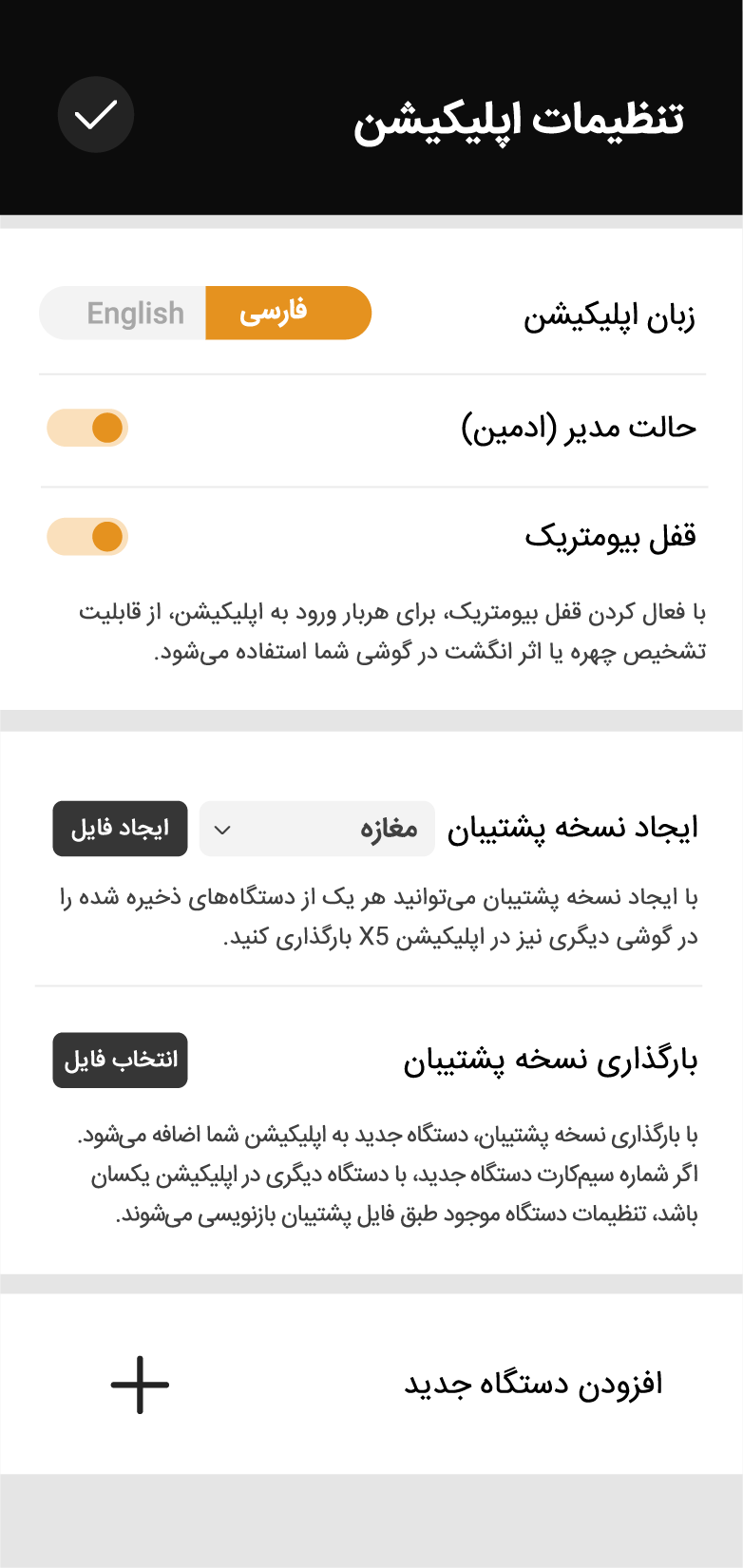

کاربر و مدیر دزدگیر می‌توانند در اپلیکیشن Classic X5 «تنظیمات > تنظیمات اپلیکیشن» تنظیمات مربوط به فضای اپلیکیشن خود را تغییر دهند، به اپلیکیشن دزدگیر اضافه کنند یا از تنظیمات نسخه پشتیبان تهیه کنند. تنظیمات زبان،‌ حالت نمایش و قفل بیومتریک، برای تمام دزدگیر های اضافه شده در اپلیکیشن به طور یکسان عمل میکنند.

زبان اپلیکیشن: با تغییر زبان، در کل اپلیکیشن زبان تغییر خواهد کرد. دقت کنید این تنظیم تنها برای اپلیکیشن است و زبان دستگاه و پیامک‌ها را تغییر نمی‌دهد.
حالت ادمین: اگر حالت ادمین خاموش باشد، منوی تنظیمات به شکل ساده تری نمایش داده شده و تمامی تنظیمات مدیریتی دزدگیر از منو حذف می‌شوند.

مدیران دزدگیر می‌توانند برای جلوگیری از ایجاد تغییرات ناخواسته، پس از تکمیل انجام تنظیمات،‌ حالت نمایش ادمین را خاموش کنند. توجه داشته باشید کاربرانی عادی که به عنوان مدیر تنظیم نشده اند، امکان ایجاد تغییرات از طریق منوی تنظیمات را ندارند، حتی اگر حالت نمایش اپلیکیشن آنها روی مدیر (ادمین) تنظیم شده باشد.

قفل بیومتریک: در نسخه آیفون اپلیکیشن،‌ کاربر می‌تواند قفل بیومتریک را برای اپلیکیشن فعال کند. با فعال‌‌کردن قفل بیومتریک، برای هربار ورود به اپلیکیشن، از قابلیت تشخیص چهره یا اثر انگشت در گوشی آیفون کاربر استفاده می‌شود.
+ کاربران اندروید می‌توانند برای قفل کردن و محدود کردن دسترسی به اپلیکیشن Classic X5، از سایر تنظیمات و اپلیکیشن ‌های موجود در اندروید استفاده کنند.

نسخه پشتیبان (Back Up) از تنظیمات X5 #

از تنظیمات انجام شده در اپلیکیشن برای دزدگیر، می‌توان نسخه پشتیبان تهیه کرد. فایل نسخه پشتیبان با فرمت «.json»، معمولا در صفحه اول حافظه داخلی گوشی شما ذخیره می‌شود و می‌توان این فایل را برای دیگر کاربران ارسال کرد. با بارگذاری این فایل در اپلیکیشن،‌ دزدگیر به همراه تمامی تنظیمات به عنوان یک دستگاه جدید به اپلیکیشن اضافه می‌شود.

توصیه می‌شود پس از نصب و تکمیل تنظیمات دزدگیر، یک نسخه پشتیبان از تنظیمات انجام شده ذخیره داشته باشید. تا در مواقع ضروری، دزدگیر بسادگی با بارگزاری فایل در اپلیکیشن اضافه شود.

دقت کنید در نسخه آیفون اپلیکیشن،‌ هر دزدگیر با شماره سیم کارت شناخته می‌شود،‌ بنابراین اگر نسخه پشتیبان بارگذاری شده، شماره سیم کارت یکسانی با دزدگیری که از پیش در اپلیکیشن شما ذخیره شده داشته باشد،‌ تنظیمات موجود حذف شده و با نسخه پشتیبان جایگزین می‌شود.

افزودن دزدگیر به اپلیکیشن X5 #

در اپلیکیشن Classic X5 می‌توان به تعداد دلخواه دزدگیر X5 افزود. برای این کار کاربر یا مدیر دزدگیر می‌تواند در بخش «تنظیمات > تنظیمات اپلیکیشن» در انتهای صفحه روی «افزودن دستگاه جدید» بزند و اطلاعات دستگاه جدید را وارد کند.

آنتن شبکه موبایل در X5 #

آنتن شبکه موبایل روی برد دستگاه (On-Board Antenna) قرار دارد. اگر سیگنال شبکه در محل نصب ضعیف باشد، می‌توان یک آنتن خار[ی(External) به کانکتور بالای برد متصل کرد. آنتن‌ خارجی در مدل‌های پایـه‌دار و پشت شیشه‌ای، جداگانه قابل تهیه است.

باتری دزدگیر X5 #

دستگاه از یک باتری ۱۲ ولت ۴ تا ۸ آمپرساعت استفاده می‌کند. این باتری به صورت خودکار شارژ می‌شود. وضعیت شارژ باتری از طریق پیامک به کاربران اطلاع داده می‌شود.

هرگز سیستم را با باتری راه‌اندازی نکنید. باتری همیشه باید پس از برق شهر (کانکتور ترانس) وصل شود.
ولتاژ و سلامت فیزیکی باتری باید دوره‌ای بررسی شود.
مسیر باتری به فیوز شیشه ‌ای ۴ آمپری مجهز است.

فیوز‌ها در دزدگیر X5 #

فیوز AUXا(۰.5A): این فیوز سرراه تغذیه ‌سنسور‌های با‌سیم قرار دارد. اگر به هر دلیلی این فیوز بسوزد و دستگاه در وضعیت فعال یا نیمه فعال باشد، دستگاه آلارم می‌زند.

فیوز ترانس (۰.5A): در مسیر ورود برق شهر به ترمینال ترانس، یک فیوز قرار دارد. اگر فیوز ترانس بیش از یکبار بسوزد توصیه می‌شود که ترانس را تعویض کنید. سوختن فیوز ترانس می‌تواند نشان‌دهنده ایراد یا خرابی ترانس باشد.

اگر فیوزی می‌سوزد، ضمن تعویض فیوز با فیوز یکسان، ‌به علت سوختگی نیز توجه کنید. سوختن فیوز می‌تواند نشانه مشکل یا خرابی باشد.
هرگز از سیم به‌جای فیوز استفاده نکنید. یک فیوز ۰.5A اضافه همراه دستگاه ارائه می‌شود که می‌توان در جای مخصوص داخل بدنه دستگاه نگهداری کرد.

چراغ‌های دزدگیر X5 #

	چراغ وضعیت سیستم (SYSTEM)	چراغ کیفیت سیگنال شبکه موبایل (GSM)	چراغ تغذیه (POWER)
آبی	سیستم فعال	آنتن‌دهی سیم‌کارت قوی	برق ۲۲۰ ولت وصل
سبز	سیستم نیمه‌فعال	آنتن دهی سیم‌کارت متوسط	برق ۲۲۰ قطع و شارژ باتری کامل
زرد	حرکت در محیط در وضعیت غیرفعال	انتن دهی سیم‌کارت ضعیف	برق ۲۲۰ قطع و شارژ باتری متوسط
خاموش	سیستم غیرفعال	–	–
قرمز	آلارم	خطای سیم‌کارت یا شبکه موبایل	برق ۲۲۰ قطع و شارژ باتری ضعیف
بنفش	–	راه اندازی ماژول	ولتاژ باتری بیش از حد مجاز

اضافه کردن ریموت در دزدگیر X5 #

دو عدد ریموت TERACODE همراه دزدگیر ارائه می‌شود که روی دستگاه ست ‌شده‌اند. در صورت نیازمی‌توان تا ۱۶ ریموت روی دستگاه ست کرد. برای اضافه‌کردن ریموت طبق مراحل زیر عمل کنید:

۱- سیستم‌ را غیرفعال کرده و فیوز AUX را از روی برد خارج کنید.
۲- دکمه ریموت جدید را بفشارید و نگه دارید.
۳- دکمه LRN روی برد دستگاه را برای یک لحظه فشار دهید.
۴- دستگاه با یک بوق اضا‌فه شدن ریموت را اعلام می‌کند.
۵- دکمه ریموت را رها کنید و فیوز AUX را به جای خود برگردانید.
ریموت جدید ست شده و در پیامکی از سمت دستگاه تایید می‌شود. ریموت ‌های ست شده به ترتیب شماره گذاری میشوند که این شماره در پیامک های مربوط به ریموت ذکر میشود.

نامگذاری ریموت در دزدگیر X5 #

در دزدگیر X5 میتوان از طریق اپلیکیشن Classic X5 بخش «تنظیمات > کاربران» هر شماره ریموت را به یکی از کاربران تخصیص داد. با این کار نام کاربر در پیامک های مربوط به ریموت ذکر خواهد شد. بیشتر بخوانید: تنظیمات کاربران

حذف ریموت در دزدگیر X5 #

برای حذف ریموت باید دزدگیر ریست شود. بیشتر بخوانید: بازنشانی تنظیمات کارخانه

رفع مسدودیت ریموت در دزدگیر X5 #

در مواقع نادر اگر عملکرد یکی از ریموت‌ها برای دستگاه مشکوک باشد، آن ریموت موقتاً مسدود شده و با پیامک اطلاع داده می‌شود.
برای رفع مسدودیت، یکی از دکمه‌های ریموت و دکمه LRN روی برد را همــزمان فشار دهید. با پخش دو بیپ، ریموت دوباره فعال می‌شود. برای این کار نیازی به درآوردن فیوز AUX نیست.

بازیابی تنظیمات کارخانه (Reset Factory) #

برای بازیابی تنظیمات و رمز پیش‌فرض دستگاه، طبق مراحل زیر عمل کنید:

۱- دستگاه را غیرفعال کرده و در دستگاه را باز کنید.
۲- ابتدا سیم‌های باتری و سپس کانکتور ترانس را جدا کنید.
۳- سی ثانیه صبر کنید.
۴- دکمه LRN را فشار داده و نگه دارید و کانکتور ترانس را وصل کنید.
۵- پس از قرمز شدن هر سه چراغ، دکمه LRN را رها کنید
۶- سیم‌های باتری را وصل کنید.
دستگاه به تنظیمات کارخانه بازگشته است.

پس از ریست، تمامی ریموت‌ها و تجهیزات بی‌سیم از روی دستگاه پاک می‌شوند و نیاز است مجدداً ست شوند. همین‌طور کاربر اول و تنظیمات انجام شده از روی دستگاه پاک شده و نیاز است مجدد از طریق اپلیکیشن ذخیره شوند. برای ذخیره مجدد تنظیمات کافیست مدیر دزدگیر به عنوان کاربر اول تعریف شود و به صفحه هر یک از تنظیمات انجام شده برود و هر تنظیم را مجدد ذخیره کند.

برای تغییر مدیر اول نیازی به ریست فکتوری دستگاه نیست. کافیست کاربر دیگریبه‌عنوان مدیر تنظیم شود تا بتوان شماره مدیر اول را تغییر داد یا او را حذف کرد.

عیب یابی #

برای عیب یابی آلارم بی‌مورد، کارنکردن اپلیکیشن و مشکلات مربوط به قطعی برق مطلب مربوط به عیب یابی X5 را مطالعه کنید.
